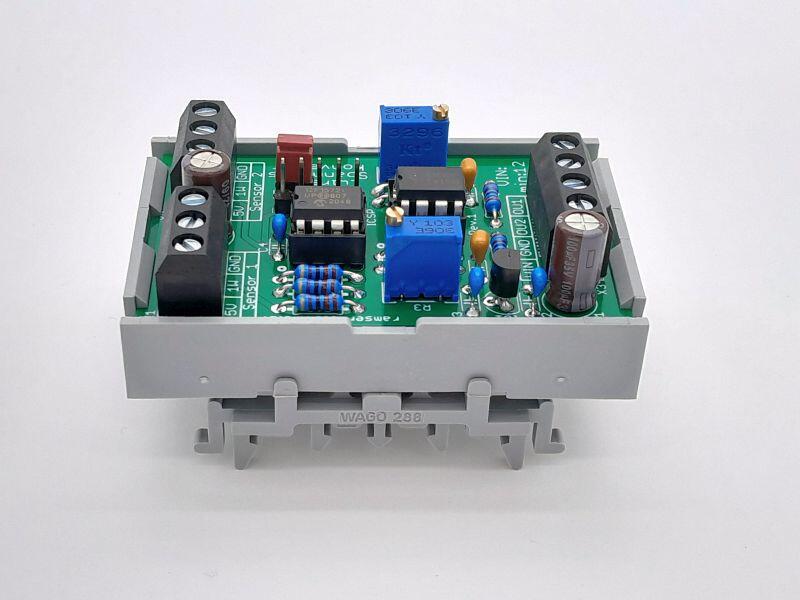

1Wire2Voltage – 1-Wire Sensor zu 0–10 V Konverter (zweikanalig)

Der 1Wire2Voltage ist ein kompakter, zweikanaliger 1-Wire Bus zu 0–10 V DC Konverter,
mit dem sich digitale 1-Wire-Sensoren einfach in in der Gebäudeautomation und
Industrie- und Regeltechnik in klassische 0-10 V Analogsignale umwandeln lassen.

Produktbeschreibung

Viele Steuerungen, Regler oder SPS-Systeme verfügen über 0–10-V-Analogeingänge,
unterstützen jedoch keine direkten digitalen Bussysteme wie 1-Wire.

Der 1Wire2Voltage schließt genau diese Lücke:
Er liest die Messwerte von kompatiblen 1-Wire-Sensoren aus und wandelt sie in
zwei unabhängige, galvanisch nicht getrennte 0–10-V-Ausgangssignale um.

Damit können beispielsweise Temperatur- oder andere Sensordaten direkt in bestehende
Regelungen eingespeist werden – ohne zusätzliche Gateways oder komplexe Software-Anpassungen.

Funktionsweise

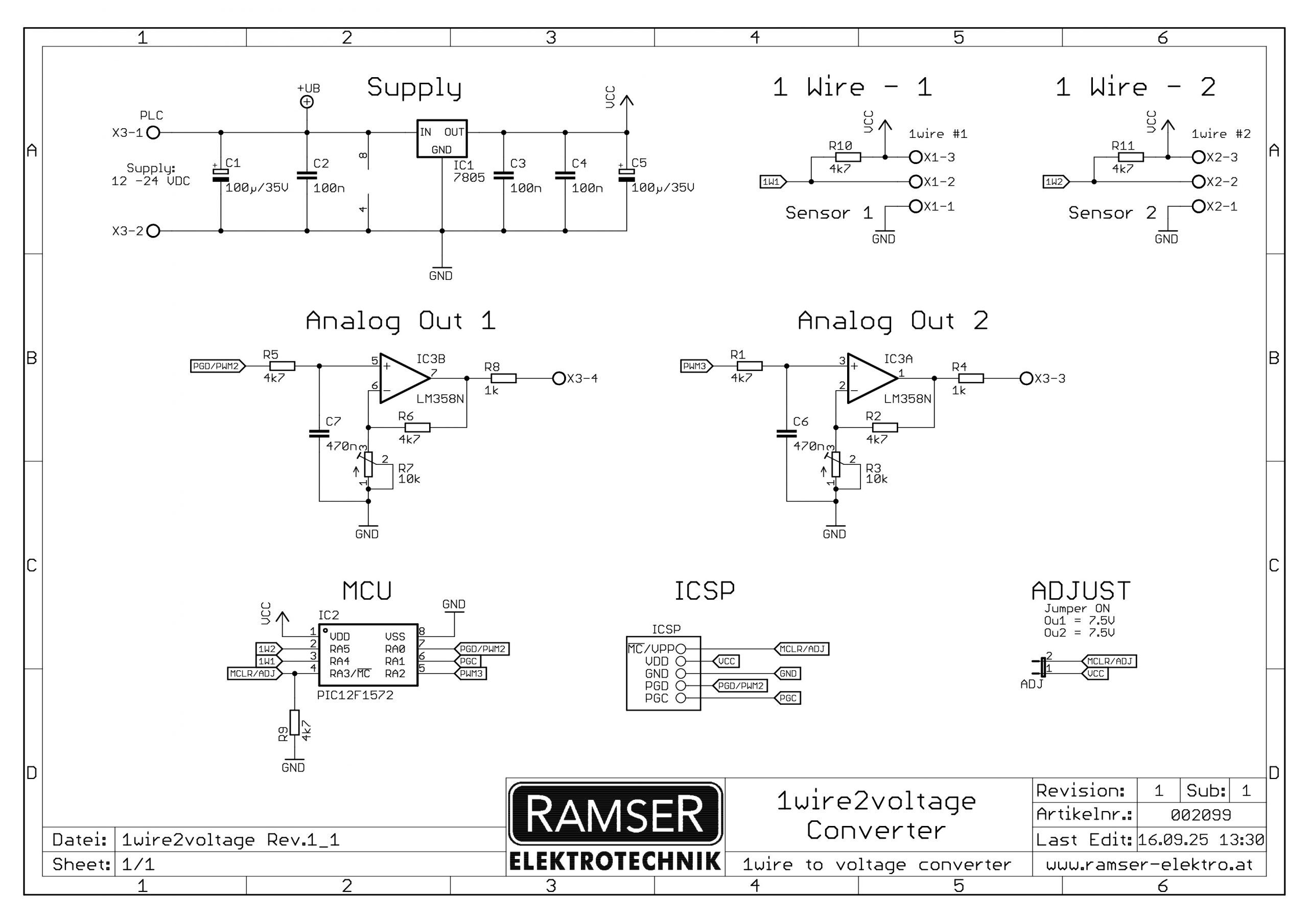

Der Konverter wird über den 1-Wire-Bus mit den angeschlossenen Sensoren verbunden.
Die erfassten Messwerte werden intern verarbeitet und proportional auf die beiden analogen
0–10-V-Ausgänge umgesetzt.

Jeder Ausgang kann separat genutzt werden, wodurch sich mit einem einzigen Modul
zwei analoge Steuersignale realisieren lassen.

Die Umsetzung erfolgt vollständig autark auf der Platine – externe Mikrocontroller oder
zusätzliche Logik sind nicht erforderlich.

Technische Merkmale

• Zweikanaliger 1-Wire-zu-0–10 V Konverter
• Kompatibel mit gängigen 1-Wire-Sensoren
• Zwei unabhängige analoge Ausgänge (0–10 V)
• Geeignet für SPS-, Regler- und Automationssysteme

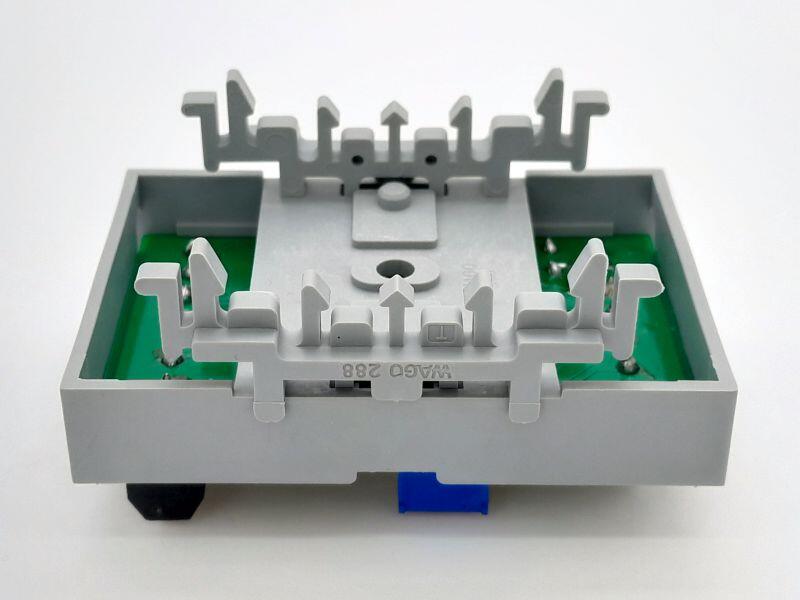

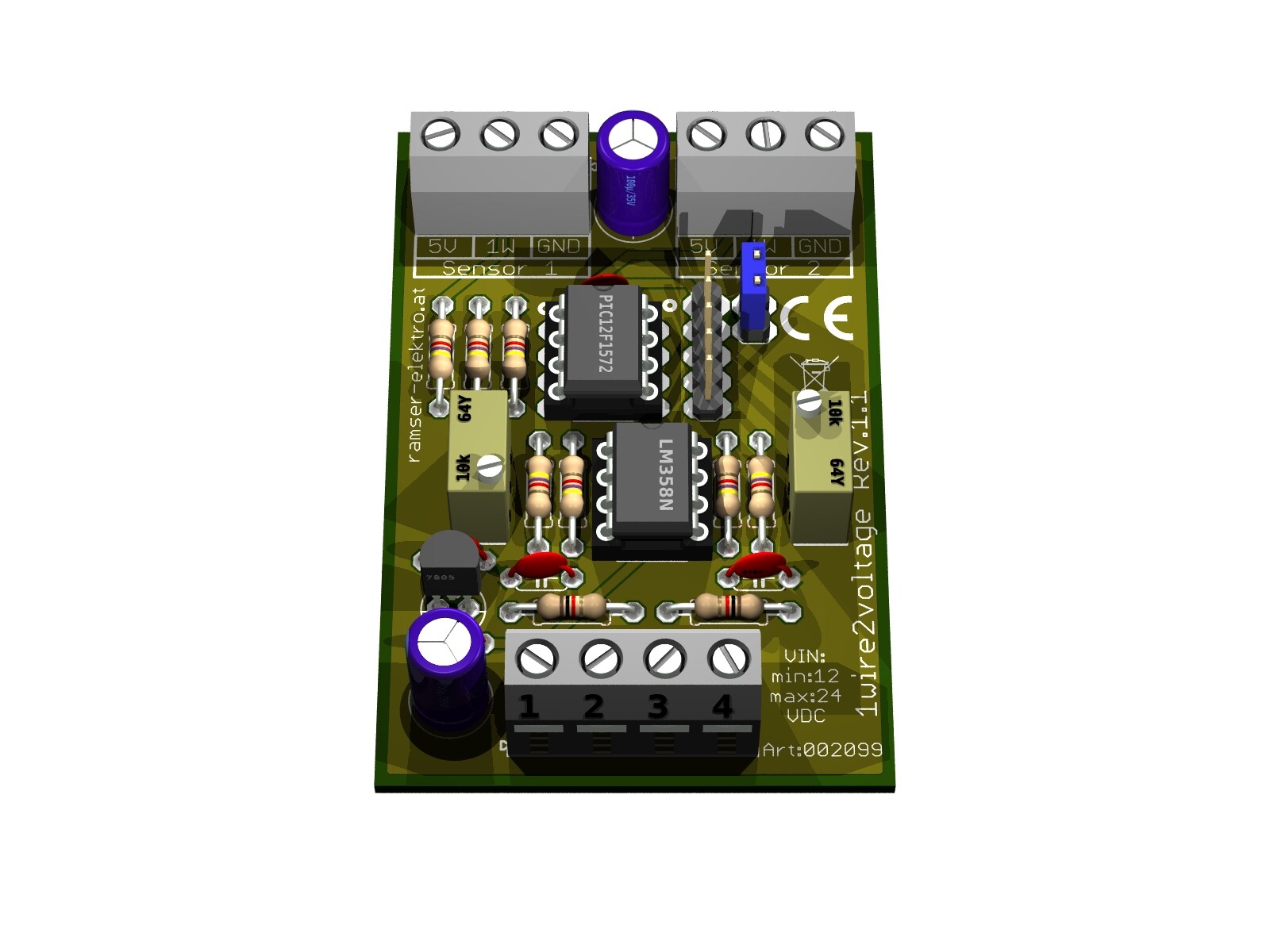

• Kompakte Bauform als Bausatz / Platinenlösung
• Ideal zur Nachrüstung bestehender Systeme
• Versorgungsspannung: 12V bis 24V DC
• Parametrierung (Skalierung) mittels „Setter Software„

Anwendungsbereiche

• Gebäudeautomation
• Heizungs-, Lüftungs- und Klimatechnik (HLK)
• Industrie- und Regeltechnik
• Nachrüstung von 0–10-V-Steuerungen
• Sensorintegration in bestehende Anlagen

Warum 1Wire2Voltage?

Mit dem 1Wire2Voltage lassen sich digitale Sensoren einfach und zuverlässig
in klassische analoge Systeme integrieren.
Das spart Zeit, reduziert Systemkomplexität und ermöglicht moderne Sensortechnik
auch in bestehenden Installationen.

Eine ideale Lösung für alle, die digitale Messwerte flexibel in 0–10-V-Signale umsetzen möchten.

Unterstützte Temperatur zu Ausgangsskalierungen

Einfach über das „Setter„ Programm einstellbar.
Ausgangsspannungsbereiche:
0V – 10V DC(Standard)
1V – 10V DC
0V – 5V DC
1V – 5V DC

Temperaturbereiche:
0°C – 50°C
0°C – 100°C
-20°C – 80°C (Standard)
-30°C – 70°C
-40°C – 60°C
-50°C – 50°C

Verfügbare Varianten / Lieferumfang

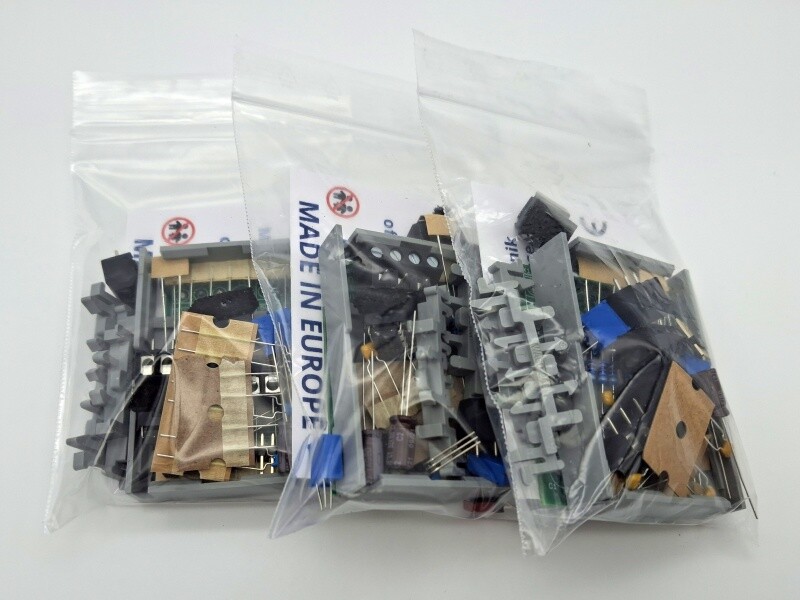

• Bausatz: Enthält alle erforderlichen Bauteile zum Löten eines funktionsfähigen Moduls.
  → Der Mikrocontroller ist bereits vorprogrammiert.

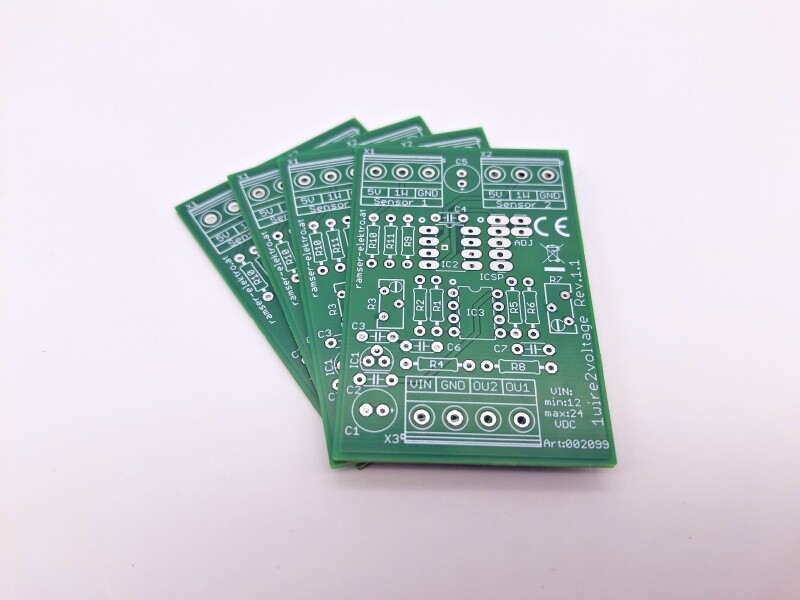

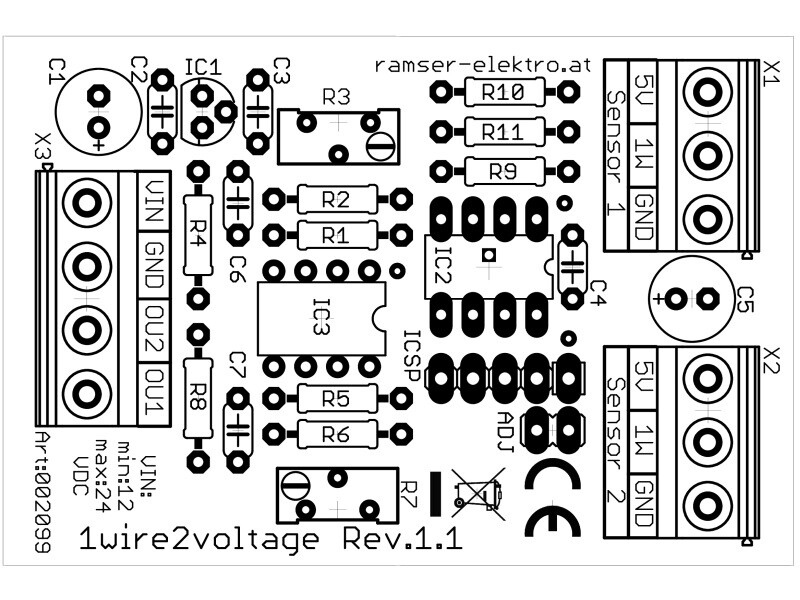

• Leerplatine: Nur die Leiterplatte – Bauteile sind nicht enthalten und müssen separat bezogen werden.
  → Ideal für eigene Bestückung
• Programmierter Mikrocontroller: Einzelner µC mit Standardprogramm
  → Ideal als Ersatzteil oder für individuelle Layouts.

Zusammenbau

Eine detaillierte Anleitung finden Sie auf unserer Website und in der Betriebsanleitung.

Dokumente – Betriebsanleitung

Sämtliche Dokumente zu diesem Artikel finden Sie unter dem Reiter „Produktsicherheit“.

MADE IN EUROPE

*Bilder können vom Produkt abweichen!
