Bausatz – Universeller ICSP / ISP Adapter für AVR und PIC Mikrocontroller

13,80

13,80  / Bausatz

10 vorrätig

Artikelnummer: 001281 Kategorie:

Beschreibung

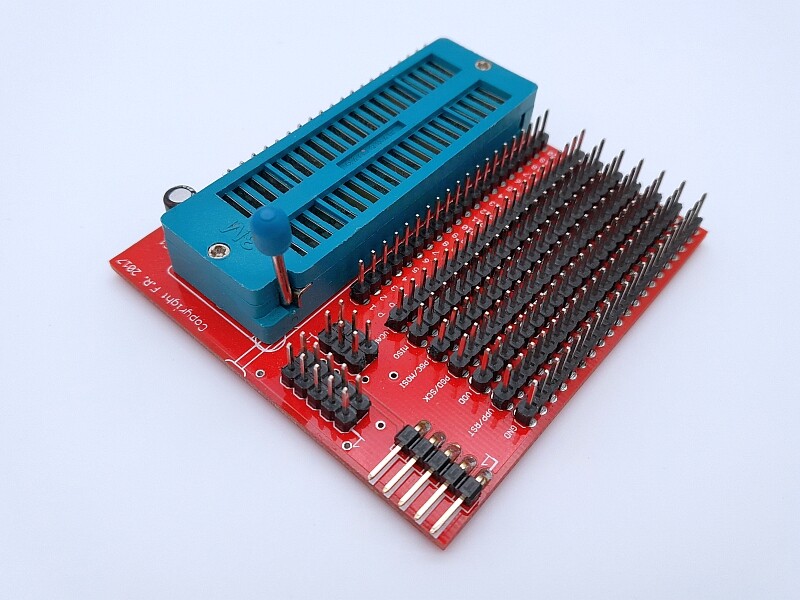

Bausatz für universellen ICSP / ISP Adapter

Unterstützt alle bedrahteten PIC und AVR Mikrocontroller

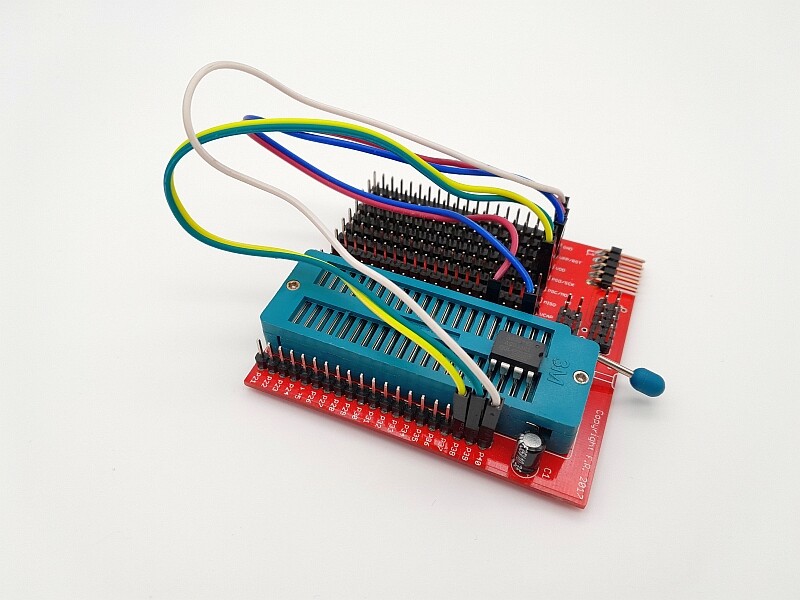

Die Pins des jeweilig verwendeten Programmes sind auf Stiftleisten aufgelegt und können mittels Jumpwires mit dem jeweiligen Pin des Mikrocontrollers verbunden werden, welcher sich in einem ZIF Sockel befindet.

Dadurch, dass die Pins der Programmerschnittstellen 20 fach herausgeführt sind, können die Programmer Pins merfach mit dem ZIF Sockel verbunden werden.

Somit kann der universelle ISP / ICSP Adapter mit allen gängigen Programmiergeräten für Atmel und Microchip Mikrocontroller benutzt werden.

Für Mikrocontroller in der TSSOP / SSOP / SOP / SO oder SOIC Bauform wird ein SMD Adapter benötigt.

Für Mikrocontroller der Firma Atmel  ist ein standartisierter 6-poliger und 10-poliger ISP Stecker vorhanden.
Für Mikrocontroller der Firma Microchip ist eine 5-poliger ICSP Stiftleiste vorhanden.

Für neuere PIC Mikrocontroller wird meist ein Vcap Kondensator benötigt, welcher auf diesem Adapter bereits vorhanden ist.

Folgende Signale der ISP bzw. ICSP Pinheads sind auf jeweils 20 Stiftleisten aufgelegt:
GND – VPP/RST/MCLR – VDD/VCC – PGD/SCK – PGC/MOSI – MISO – VCAAP

Es werden 10 Stück Jumpires mitgeliefert.

Der Bausatz enthält alle Bauteile wie Pinheaders, Leerplatine, Kondensator und ZIF Sockel um einen funktionstüchtigen ISP / ICSP Adapter zu löten.

Es wird kein Mikrocontroller mitgeliefert.

ACHTUNG:
Die Platine ist nicht fertig bestückt, sondern muss noch gelötet werden.
Alle Bauteile sind bedrahtet und somit auch für Lötanfänger geeignet.
Sollten Sie sich nicht sicher sein, ob Sie die Platine löten können, so können Sie
jederzeit Lötübungsplatinen bei uns beziehen.
