Blitze mit einem Arduino UNO detektieren?
Leichte Anbindung an einen PC / Raspberry PI?
Schon vor einiger Zeit habe ich euch den Potzblitz Gewitterdetektor vorgestellt.
Nach zig Nachfragen habe ich beschlossen, den PotzBlitz Gewitterdetektor auf die Arduino Uno (oder kompatibel ) Plattform zu portieren.
Nachher folgte ein Shield für den Arduino Nano welcher mit einem optionalen DIL switch ergänzt wurde. Dieser DIL Switch wurde nun auch in der Revision 2 des Blitz-O-shield UNO Bausatzes ergänzt.
Wie immer Schritt für Schritt erklärt .
Überlegungen zu diesem Vorhaben:
- Physik: Wie kann ich einen Blitz / ein Gewitter detektieren?
- Hardware: Welche Voraussetzungen sollen erfüllt werden?
- Designen des Shields
- Zusammenbau des Shields
- Die Funktionsweise der Software
- FAQ
Physik: Wie kann ich einen Blitz / ein Gewitter detektieren?
Zunächst sollte man sich im klaren sein was ein Blitz ist, wie er entsteht und welche verschiedenen Arten es gibt.
Hierzu möchte ich nicht nur auf Wikipedia verweisen sondern auch auf Seiten, welche mir verschiedene Möglichkeiten aufzeigten, wie man das Problem mit der Detektierung angehen kann:
http://www.elektronik-labor.de/Projekte/Blitzwarner10.html
Wie sollte der Blitzdetektor arbeiten?
Entlädt sich ein Blitz, sendet dieser breitbandige Radiowellen aus, welche sich hauptsächlich im AM Band befinden.
AM lässt sich leicht verarbeiten. Im Grunde reicht eine Diode aus, um ein Audion zu bauen.
Ich bin immer ein Freund von bereits vorhandenen Schaltkreisen, da Diese auch nicht einfach mal so an einem Tag erfunden wurden und Ihre Berechtigung haben.
In diesem Projekt werden wir den AM Empfänger IC TA7642 benutzen, um die Nähe eines Gewitter zu ermitteln.
Dies erfolgt auf folgende Weise:
Die Funkwellen der Blitze werden vom TA7642 empfangen, vorverstärkt, demoduliert und verstärkt.
Danach wird der Ausgang auf den Analogeingang A0 des Arduino UNO geführt.
Dies ergibt pro Blitzentladung einen „Spannungeinbruch“ der Spannung am A0 Arduino Eingang, welche sich auswerten lässt.
Umso mehr „Spannungeinbrüche“ am Analogeingang, umso mehr Entladungen, umso näher das Gewitter.
Die Amplitude des Signals ist in diesem Projekt egal!
Beim Blitzwarner des Elektroniklabors wurde der normale Logiklevel des Portpins gewählt, um einen Interrupt auszulösen.
Bei meinem Blitzdetektor wird der ADC des Arduino UNO verwendet.
Dadurch kann die PWM Dynamisierung für den AGC besser angepasst werden!
Die Verstärkung des TA7642 wird mittels geglätteter Spannung eines PWM Signals geregelt. Ja, richtig gelesen! Sie wird nicht gesteuert, sondern geregelt. Mehr dazu später.
Hardware: Welche Voraussetzungen sollen erfüllt werden?
Bei diesem Projekt soll ein standardmässiges Arduino UNO kompatibles Board benutzt werden, das mittels Shield erweitert wird.
Dieses Blitz-O-Shield besitzt die ganze Hardware, um die Blitze bzw. Gewitter zu detektieren.
Die Arduino IDE ist Freeware und das Sketch kann auch frei heruntergeladen werden.
Designen des Shields

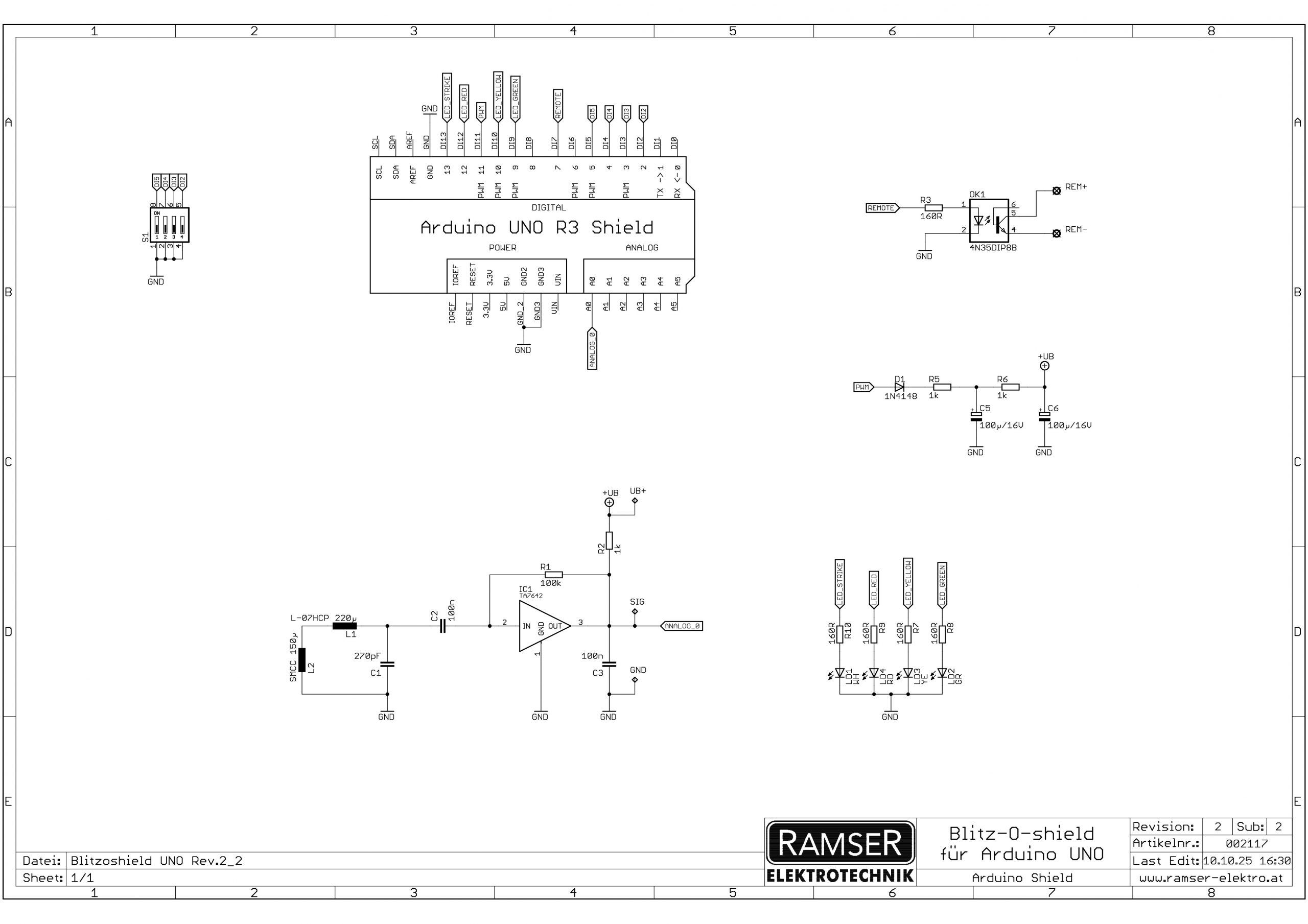

Am Anfang wird wieder ein Schaltplan gezeichnet und eine Platine designt.
Dann heisst es warten bis die Platinen eintreffen.
Sind die Platinen eingetroffen, kann mit der Bestückung begonnen werden.
Zusammenbau des Shields
Wie immer bei der Bestückung:
Die niedrigsten Bauteile zuerst, danach erst dann die Hohen. Ansonsten ist immer etwas im Weg !
• Schritt 1

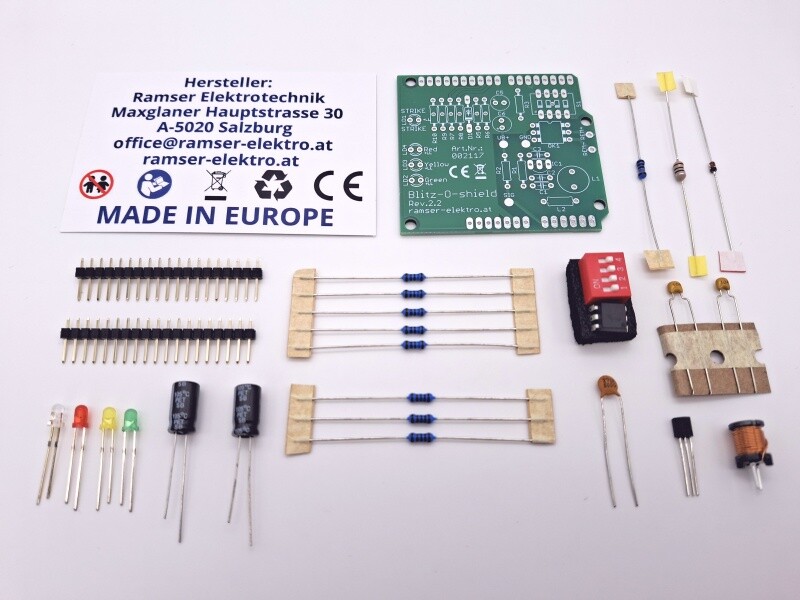

Legen Sie alle Bauteile auf und überprüfen Sie sorgfältig, ob alle vollständig vorhanden sind.
TIP: Besonders kleine Bauteile können sich manchmal in der Verpackung oder anderen Bauteilen verstecken.
Durch vorsichtiges Schütteln der Verpackung oder der Bauteile lässt sich das versteckte Bauteil leicht entdecken.

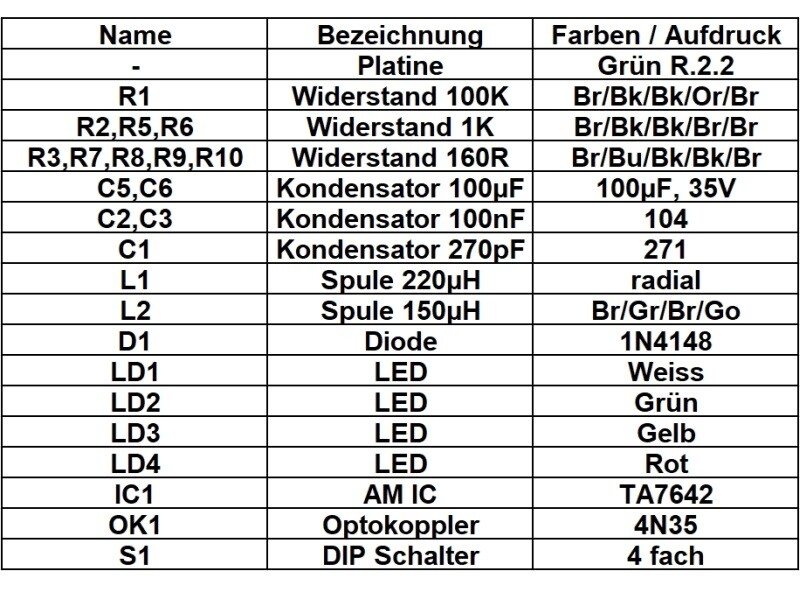

Die Bestückung kann aus der „Bestückungshilfe“ herausgelesen werden:
• Schritt 2

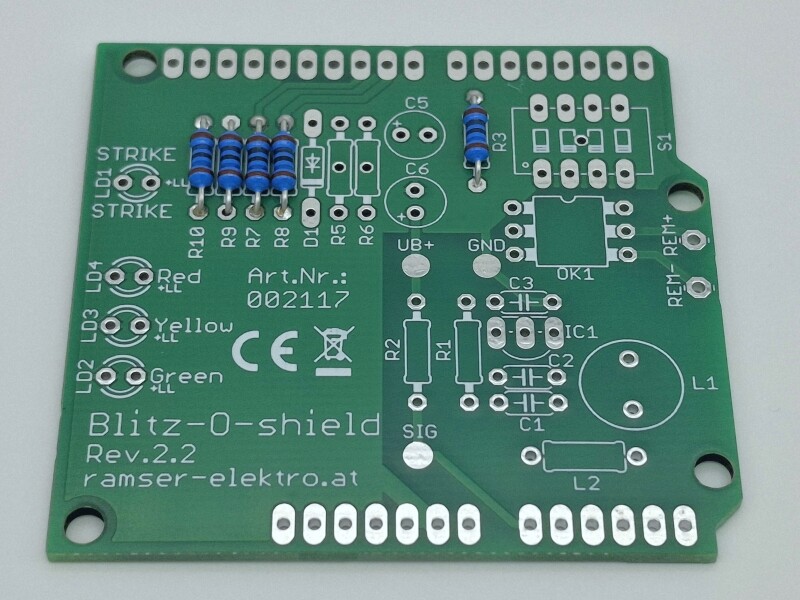

Bestücken Sie zuerst die Widerstände R3,R7,R8,R9,R10 (Widerstand 160R – Farbcodierung: Br/Bu/Bk/Bk/Br).
• Schritt 3

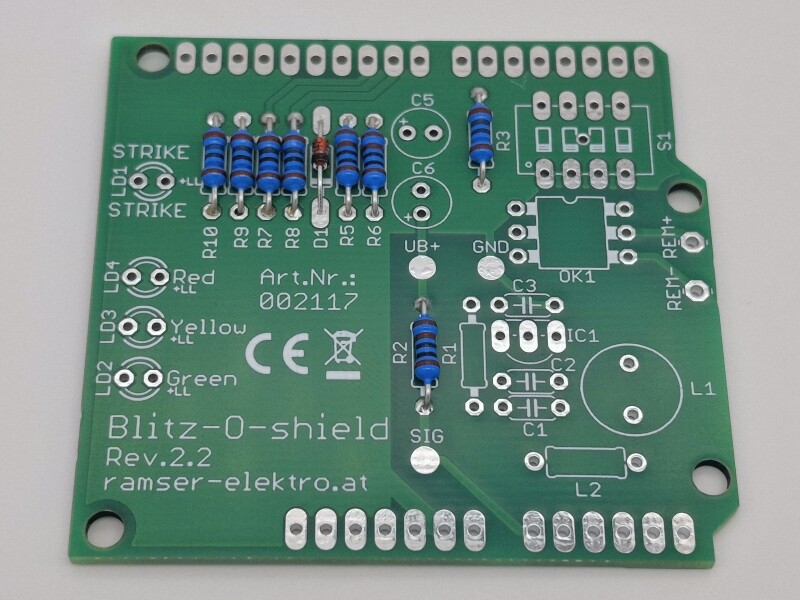

Danach folgen die Widerstände R2,R5,R6 (Widerstand 1k – Farbcodierung: Br/Bk/Bk/Br/Br) und die Diode D1 (Type: 1N4148 – Beschriftung: 1N4148)
• Schritt 4

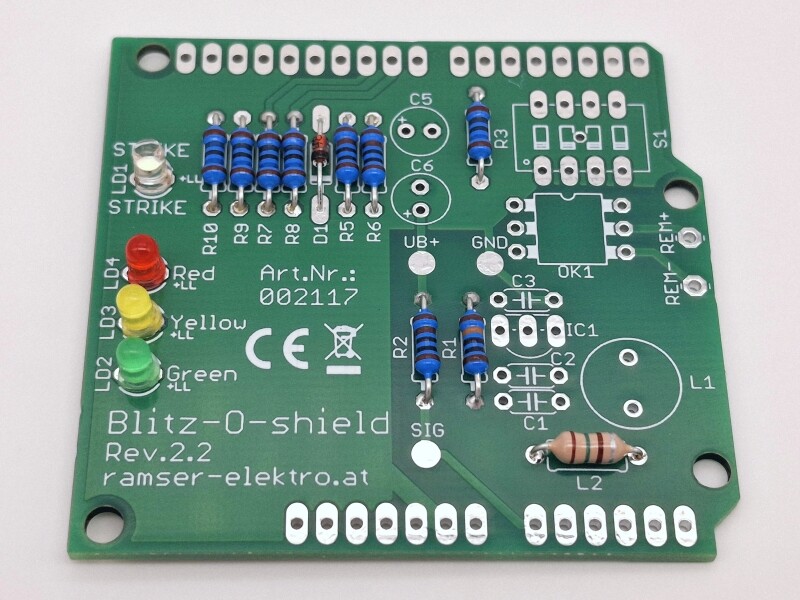

Dann können schon die LEDs LD1 (Farbe: Weiss),LD2 (Farbe: Grün),LD3 (Farbe: Gelb),LD4 (Farbe: Rot) die Spule L2 (Induktivität: 150 µH – Farbcodierung: Br/Gr/Br/Go) eingelötet werden. Gefolgt vom Widerstand R1 (Widerstand 100K – Farbcodierung: Br/Bk/Bk/Or/Br).
Der Pluspol der LEDs (Langer Draht) ist auf der Platine mit der Bezeichnung „LL“ gekennzeichnet.
• Schritt 5

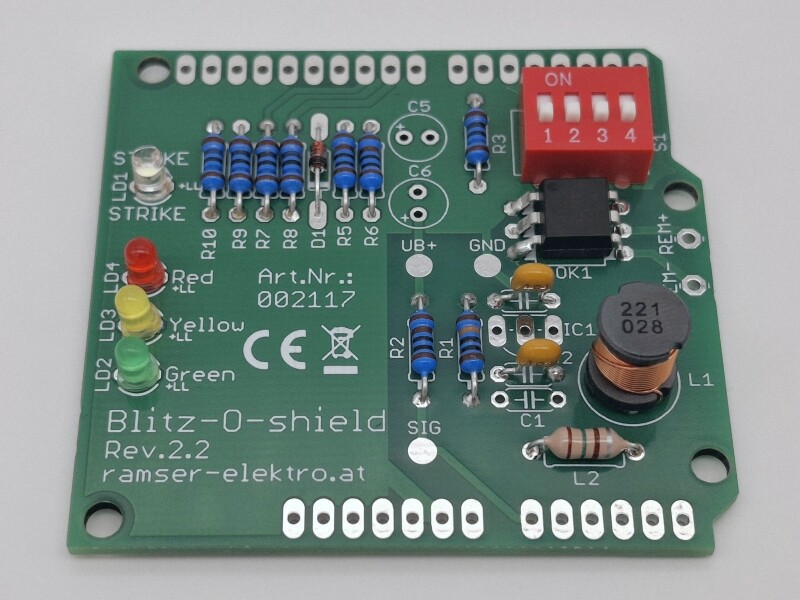

Danach wird die zweite Spule L1, der DIP Switch, der Optokoppler OK1 (Type: 4N35 – Beschriftung: 4N35) und die Kondensatoren C2,C3 (Kapazität: 100 nF – Beschriftung: 104) bestückt.
• Schritt 6

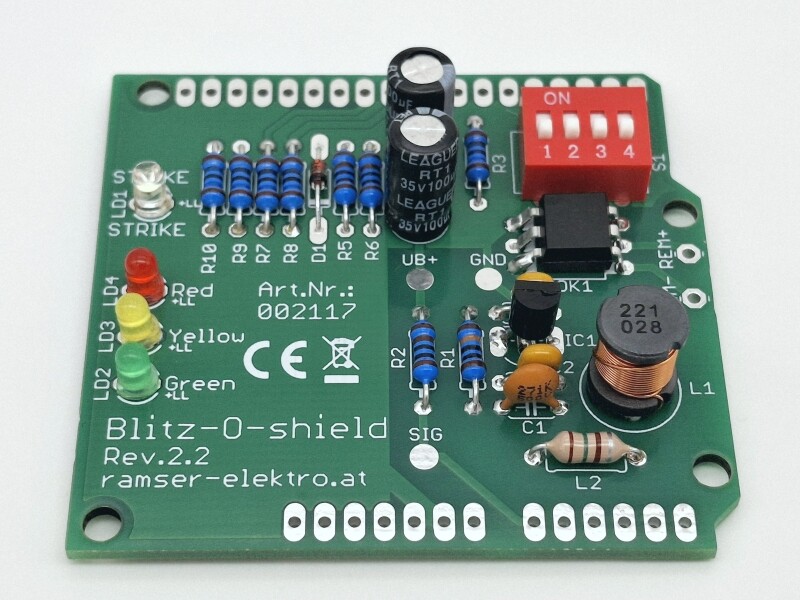

Nun kann der Kondensator C1 (Kapazität: 270 pF – Beschriftung: 271), der AM Empfänger (Type: TA7642 – Beschriftung: TA7642) und die beiden Elkos C5,C6 (Kapazität: 100 µF / 35 V) platziert werden.
• Schritt 7
Noch die Stiftleisten und der Bausatz ist fertig montiert.

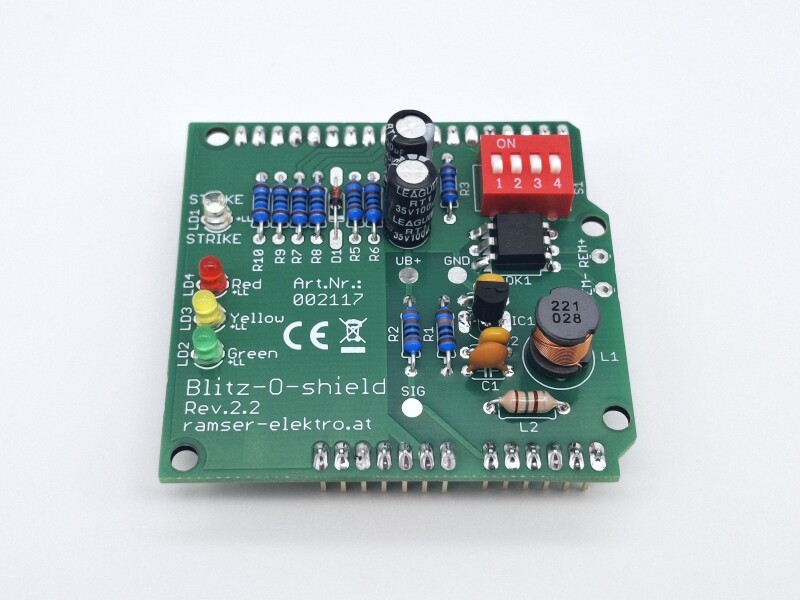

Euer Blitz-O-Shield UNO kann nun auf dem Arduino UNO montiert und softwaremässig in Betrieb genommen werden.
Die Software:
Sie kann natürlich wieder vollkommen frei in unserem Download Bereich downgeloaded werden und kann in der Arduino IDE geöffnet werden.
Die Funktionsweise der Software
Bei Start wird die Spannung des TA7642 so lange erhöht, bis eine gewisse Grundspannung am TA7642 anliegt.
Dies dient dazu, die Exemplarstreuung auszugleichen.
Anschliessend wird zyklisch ein laufender Mittelwert gebildet, um Störeinflüssen entgegenzuwirken.
Trifft ein Blitzevent auf (Spannung bricht am A0 ein), so wird einer Countervariable erhöht.
Nach einer gewissen Zeit wird der Wert natürlich wieder dekrementriert.
Abhängig vom Wert, werden die LEDs angesteuert.
Viel Spass beim Löten und Blitz detektieren 🙂
FAQ
Für was ist der DIL Switch?
Der DIL Switch ist als reine Reserve konzipiert und kann von euch verwendet werden,für was immer ihr wollt.
In der Standardsoftware hat er keine Funktion.
Der Bausatz des Blitz-O-Shield UNO kann in unserem Shop bezogen werden.
TIPP:
Die Funktion kann mit unserem „Blitzsimulator“ Blitz / Gewittersimulator getestet werden.
PS: Aufbau/Test von unabhängigen Personen (Rev.1):
https://draeger-it.blog/blitz-o-shield-von-ramser-elektronik/
https://www.aeq-web.com/ramser-blitz-o-shield-arduino-blitzdetektor/
Bei Wünschen und Anregungen könnt Ihr eueren Kommentar absetzen
