Blitzdetektor / Gewitterdetektor testen?
Blitze Funktechnisch simulieren?
Vor geraumer Zeit habe ich euch den Gewitterdetektor Potzblitz und den Blitz-O-shield für Arduino UNO und für den Arduino NANO vergestellt.
Bei der Entwicklung gab es immer wieder das Problem, dass wenn ein Gewitter benötigt wird, gerade keines in der Nähe ist.
Doch wie kann ich einen Blitz simulieren?
Dafür gabe es einige Ansätze:
Piezoanzünder aus Feuerzeug (Mein Favorit)
Verwenden eines Starters einer Leuchtstoffröhre
Piezoanzünder aus diversen Öfen
KFZ Zündkerze mit Zündspule
Alle Ansätze hatten ein Problem: Nicht praktikabel und/oder nicht reproduzierbar.
Also musste eine andere Lösung her: Ein „Blitzsimulator“
Überlegungen zu diesem Vorhaben:
- Physik: Wie kann ich einen Blitz / ein Gewitter erzeugen?
- Hardware: Welche Voraussetzungen sollen erfüllt werden?
- Designen des Schaltung
- Zusammenbau der Schaltung
- Die Funktionsweise der Software
- FAQ
Physik: Wie kann ich einen Blitz / ein Gewitter erzeugen?
Einfache Antwort: Gar nicht.
Dafür bräuchte es eine kraftvolle Influenzmaschine oder einen anderwärtigen HV Generator.
Also muss ich mich mit einem Simulator begnügen.
Was macht einen Blitz aus / welche Eigenschaften hat er?
Nun ja. Ein Blitz ist genaugenommen eine elektrostatische Entladung, welcher eine hochfrequente Funkwelle aussendet.
Genau das Prinzip verwende ich.
Ich erzeuge eine Funkwelle, welcher von den Gewitter und Blitzdetektoren als Blitz wahrgenommen wird.
Erzeugen will ich das mit einem Transistor und einer Spule, welche schlagartig entladen wird und dabei eine magnetische Welle (Funk) aussendet.
Hardware: Welche Voraussetzungen sollen erfüllt werden?
Umbedingt standalone, damit es mit einer Powerbank o.ä. betrieben werden kann.
Zum Takten der Spule/Transistorkombination verwende ich abermals einen PIC12F1572.
Designen der Schaltung
Am Anfang wird wieder ein Schaltplan gezeichnet und eine Platine designt.
Zusammenbau der Schaltung

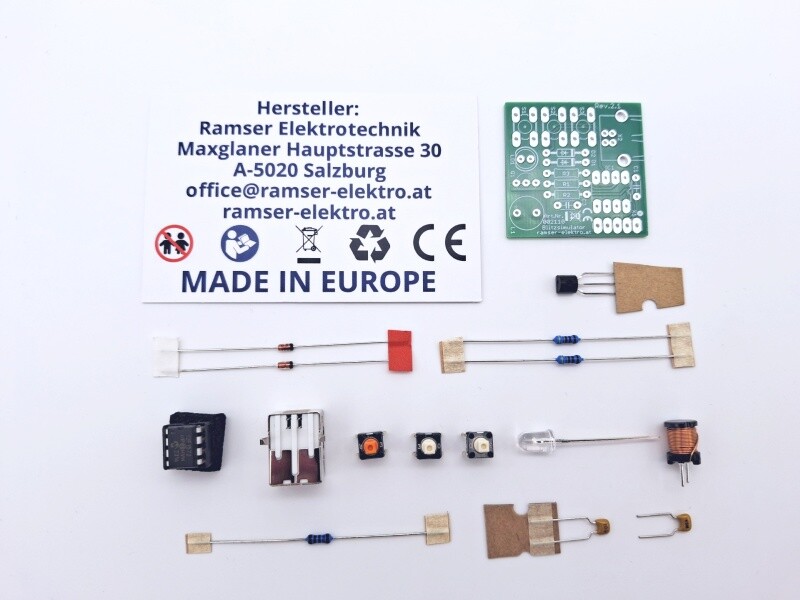

Zuerst sollten alle Bauteile positioniert werden, um den Zusammenbau zuerleichtern.

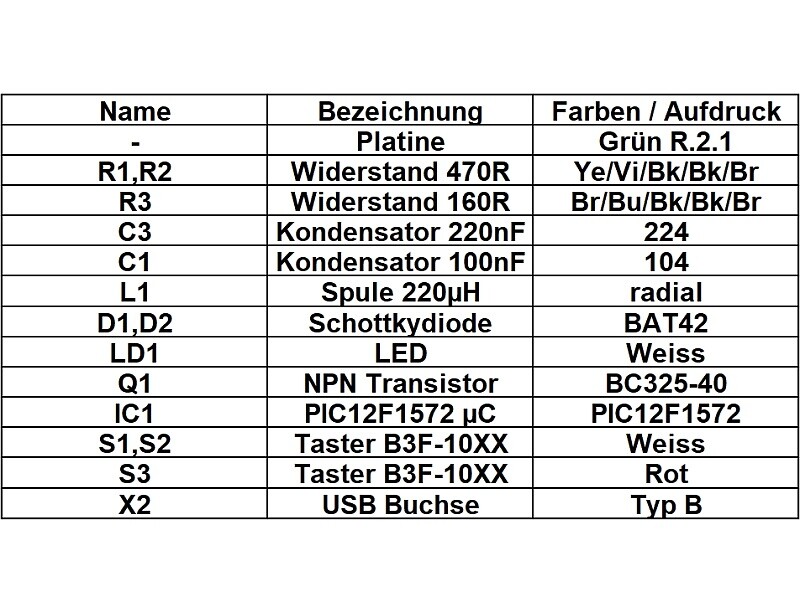

Bei dem im Shop erhältlichen Bausatz ist eine Bestückungsanleitung mit von der Partie, um den Zusammenbau zu erleichtern.

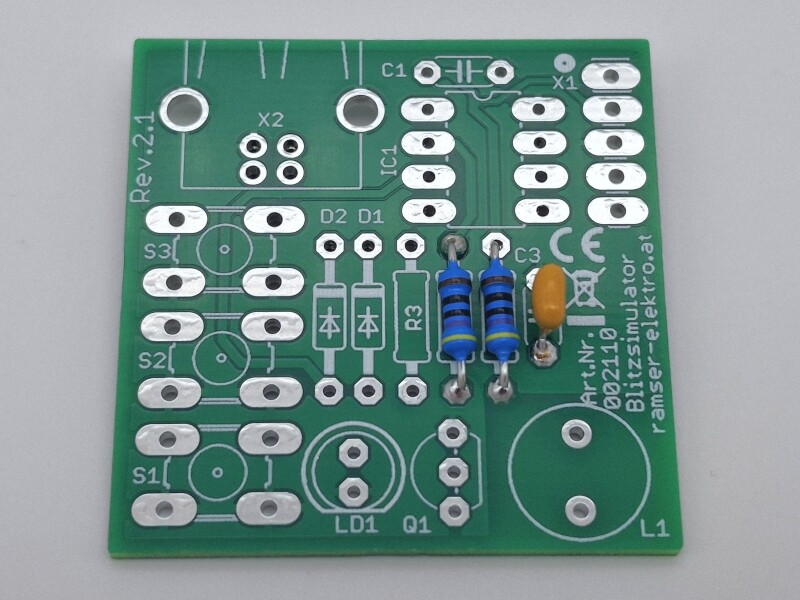

Zuerst bestücke ich die zwei 470R Widerstände und den 220nF Kondensator

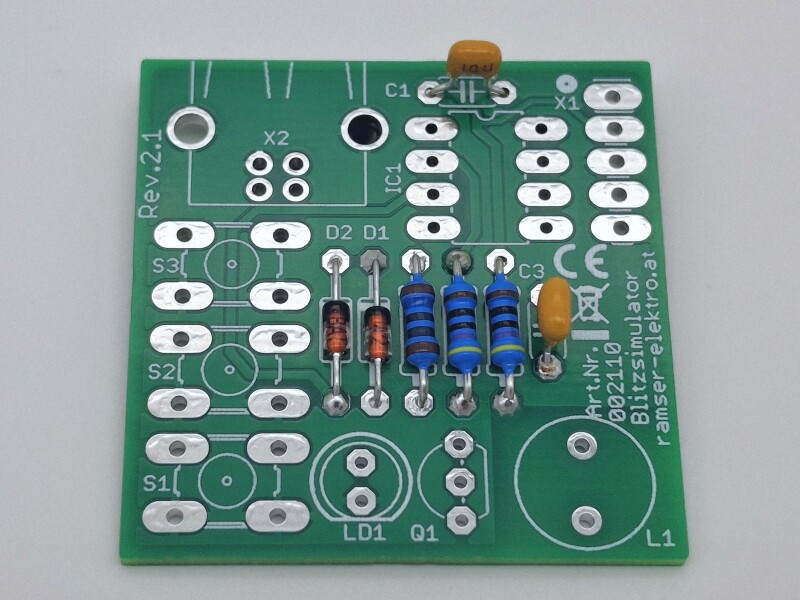

Gefolgt von den beiden Schottky Dioden, den 160R LED Vorwiderstandes und des 100nF Kondensators.

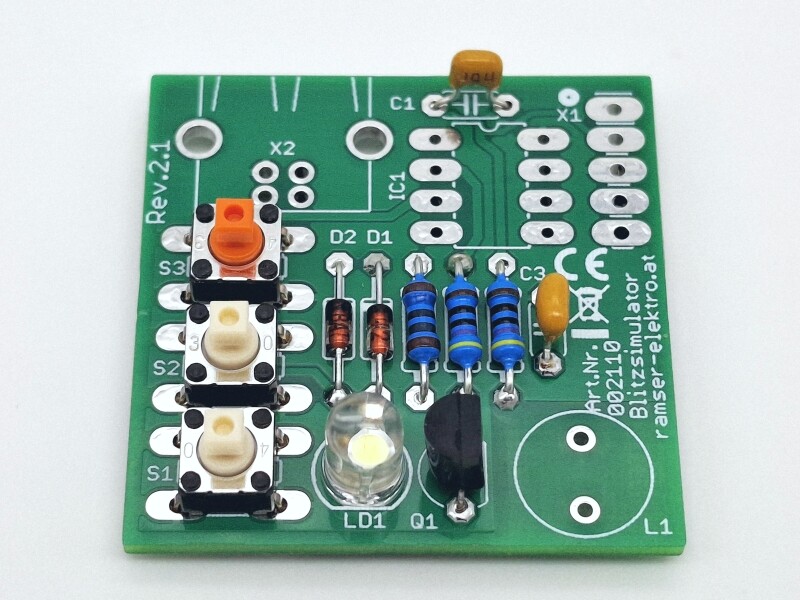

Nun den Transistor, die LED und die Taster.
Der rote Taster S3 soll dabei bei der USB Buchse sein!
Noch die Spule, die USB Buchse und den µController.

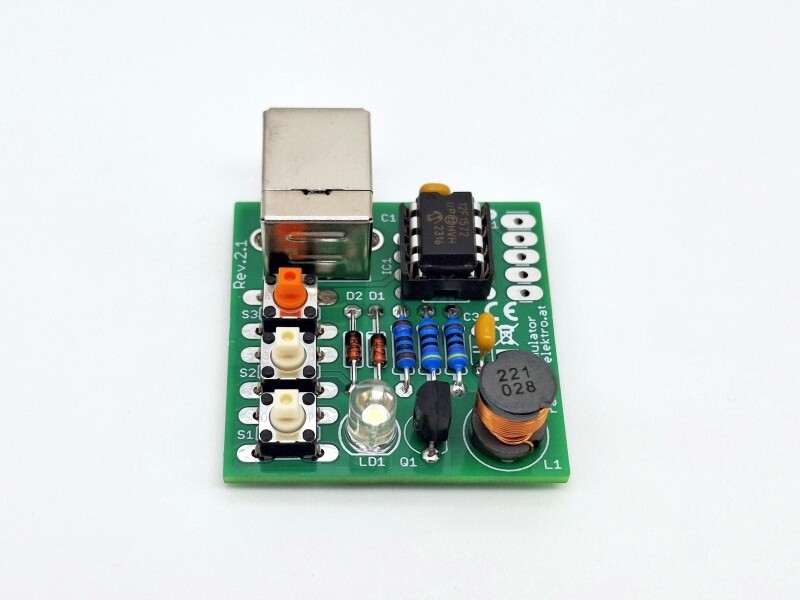

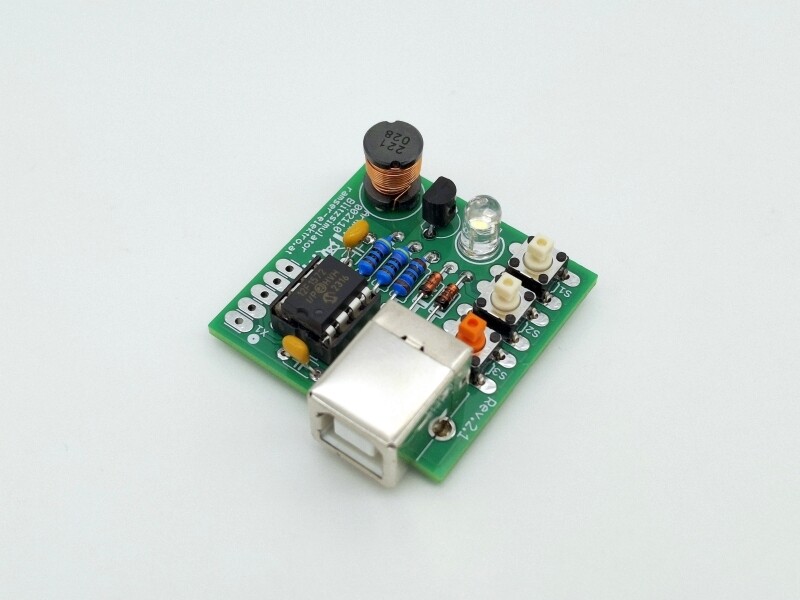

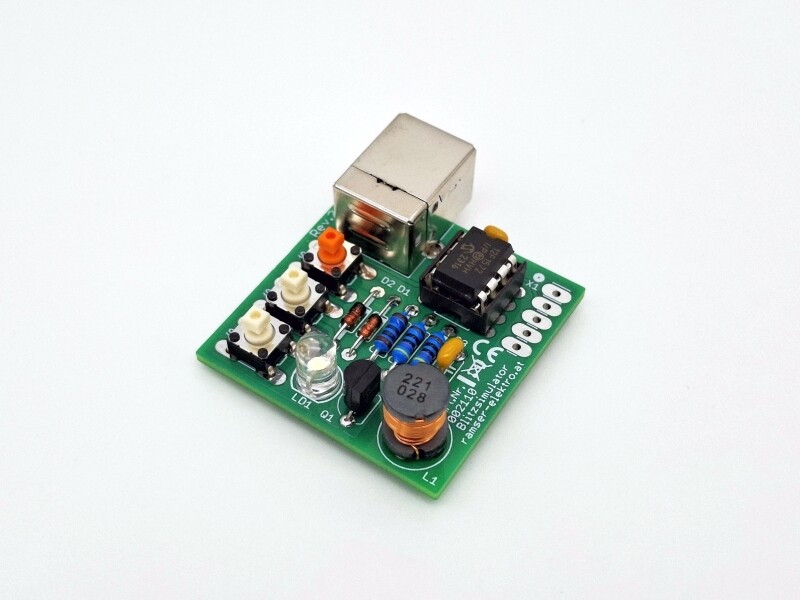

Und fertig !
Die Funktionsweise der Software
Die Software ist ganz einfach gestrickt.
In Abhängigkeit des gedrückten Tasters, werden verschieden viele Impulse ausgegeben.
Wird derselbe Taster zweimal gedrückt, stoppt die Ausgabe.
Wird ein anderer Taster gedrückt, so wird die Pulszahl gemäß dem gedrückten Tasters ausgegeben.
Die Taster haben dabei folgende Funktion:
Taster S1: 1 Impuls / Sekunde
Taster S2: 4 Impuls / Sekunde
Taster S3: 10 Impuls / Sekunde (Störfeld, es gibt fast nie 10 I/Sek.)
Die Software kann frei in unserem Downloadbereich heruntergeladen werden.
Es gibt eine Version in MikroC und MikroBasic.
Wenn Ihr die Software weiterverbreitet, bitte einen Link auf meine Seite setzen 😉
FAQ
Hier werden wir natürlich gerne die meistgefragten Fragen beantworten.
Der Bausatz des „Blitzsimulator“ Blitz / Gewittersimulator kann in unserem Shop bezogen werden.
Bei Wünschen und Anregungen könnt Ihr euren Kommentar absetzen.
