PWM FAN – Universelle PWM Regelung

3,00 12,00

PWM FAN – Universelle PWM Regelung

Auswahl zurücksetzen
Artikelnummer: n.a. Kategorie:

Beschreibung

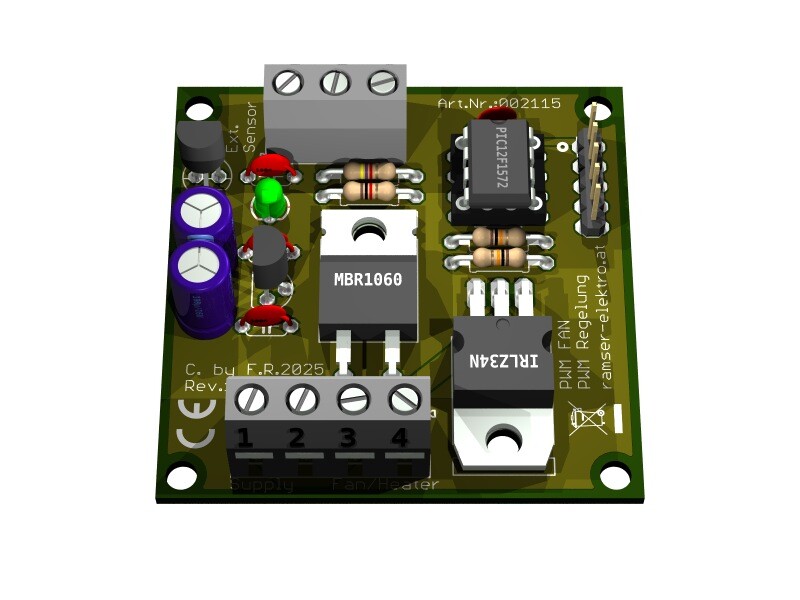

PWM FAN – Universelle PWM Regelung

Mit diesem Bausatz können jederzeit Lüfter, Motoren und Heizungen stufenlos mittels PWM regeln oder steuern.

Die Platine ist für den direkten Betrieb mit einem DS18B20 Temperatursensor vorbereitet.
Es kann entweder ein DS18B20 TO92 direkt auf die Platine verlötet werden, oder ein externer DS18B20 mittels Klemmen angeschlossen werden.

Dadurch, dass die PWM Platine sehr robust aufgebaut ist, kann man Ströme bis 25A mittels PWM schalten.

Wie immer ist die Software OpenSource und kann im Downloadbereich downgeloaded werden.
Der Sourcecode kann damit jederzeit von Ihnen angepasst werden.
Das Programm wurde in Mikrobasic Pro der Firma Mikroe geschrieben, welches in der gratis Demoversion bis zu 2kB Code erzeugen kann.

Betriebsspannungsbereich: 7V bis 30V DC
Betriebsstrom: 25A DC
Eingesetzter Mosfet: IRLZ34N N-CH Logic Level
Freilaufdiode: Ja, MBR1060
Sensoren: DS18B20 PCB oder ext. Montage
Selbsterklärende Klemmenbezeichnungen
Sensor inkludiert: NEIN
ICSP Schnittstelle auf 5pin Pinheader aufgelegt
Kommunikation per RS232 möglich (TTL Pegel)
Sourcecode komplett kommentiert

Eine genauere Beschreibung sowie Überlegungen zu der PWM Steuerung finden Sie auf unserer Blog Seite „PWM Regelung von Ventilatoren oder Motoren“.

Der „PWM FAN“ ist in zwei Varianten lieferbar:

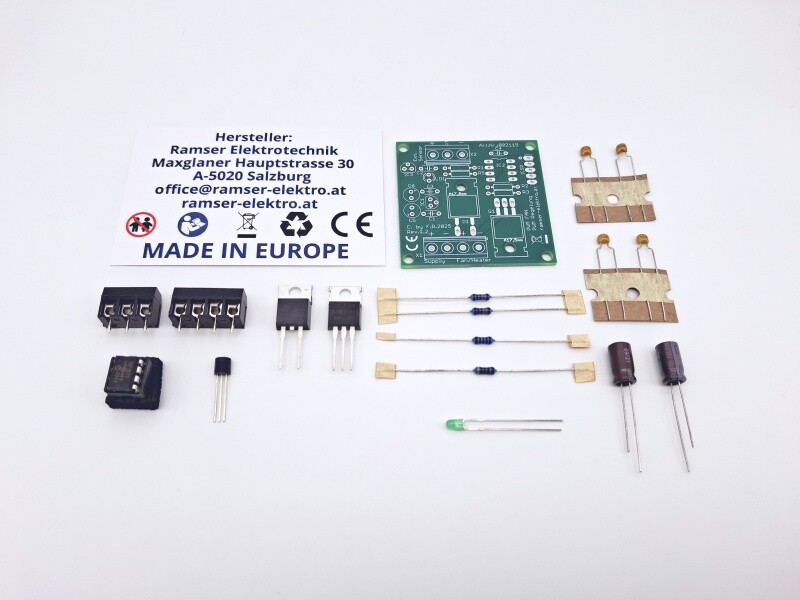

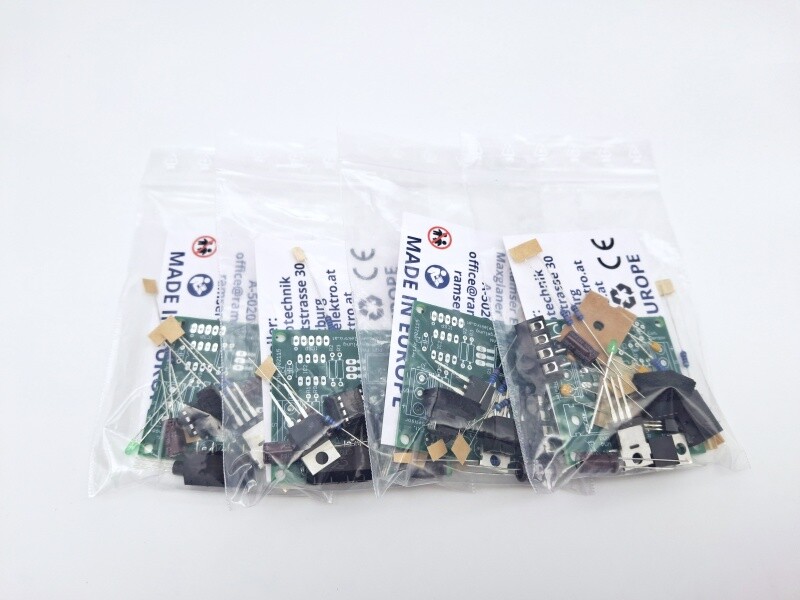

Der Bausatz enthält alle Bauteile um einen funktionstüchtigen PWM FAN Bausatz zu löten.
Der eingesetzte PIC12F1572 Mikrocontroller ist mit der letztgültigen Firmwareversion vorprogrammiert.

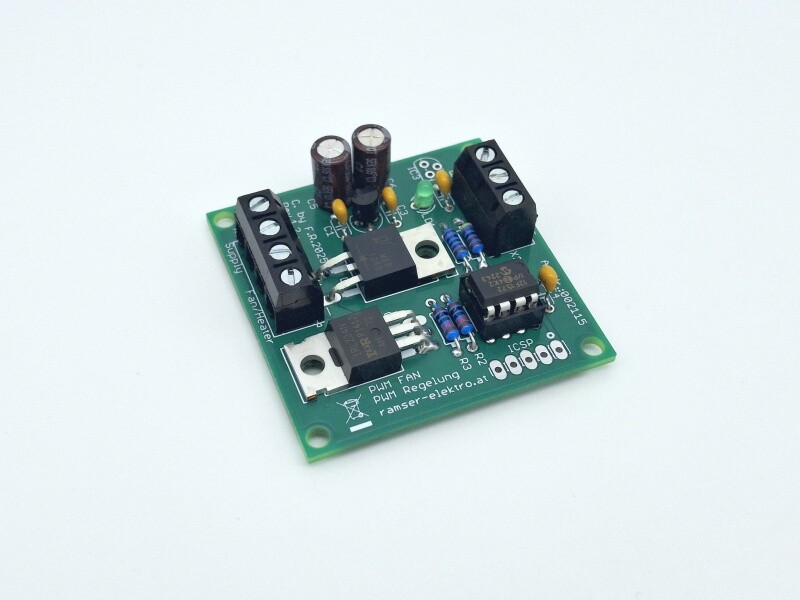

Die Platine ist nicht fertig bestückt, sondern muss noch gelötet werden.
DS18B20 Sensoren sind im Bausatz nicht enthalten und müssen getrennt bestellt werden.

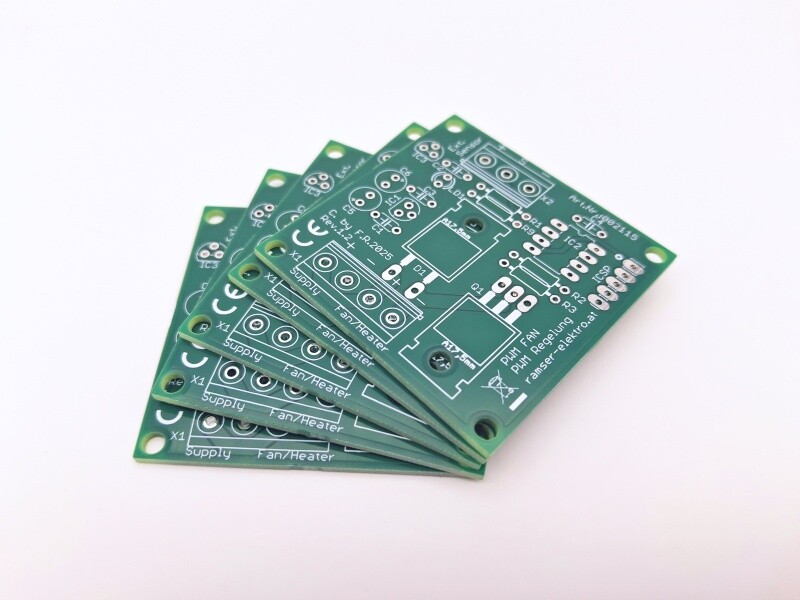

Die Leerplatine umfasst jediglich die Platine. Die benötigten Bauteile müssen separat erworben werden.

*Bilder können vom Produkt abweichen

Zusätzliche Information

Variante Bausatz/Leerplatine

Kompletter Bausatz, Nur Leerplatine
