Die Akkubank schaltet sich immer aus?
Die Lösung: Eine gepulste Grundlast
Diesmal mit THT Technik
Die PowerBank schaltet sich automatisch ab.
Aber warum tut Sie das?
Auf die Thematik und der Lösung dazu, wurde schon mit dem Artikel „Powerbank Anti Off“ eingegangen.
Ich bekam allerdings in letzter Zeit immer wieder Anfagen, das SMD Layout nicht doch in ein THT Layout zu ändern, damit dasLöten erleichtert wird.
Was soll ich dazu sagen?
Euer Wunsch ist mir natürlich Befehl 😉
Hardware: Welche Hardware verwende ich?
Ziemlich die gleiche, wie die SMD Version.
Wie gesagt, ist die Schaltung kein Hexenwerk und das Rad soll nicht neu erfunden werden.
Software: Welche Sprache, Library vorhanden?
Siehe „SMD Version“.

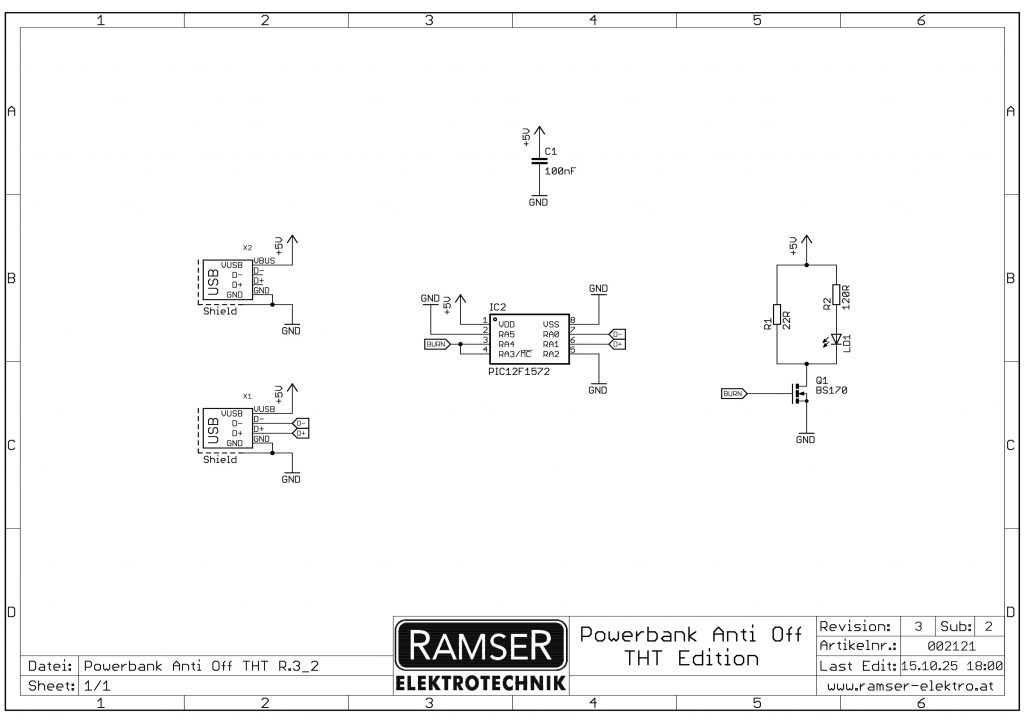

Der Schaltplan:
Das Layout:
Zusammenbau / Bestückung
• Schritt 1
Legen Sie alle Bauteile auf und überprüfen Sie sorgfältig, ob alle vollständig vorhanden sind.
TIP: Besonders kleine Bauteile können sich manchmal in der Verpackung oder anderen Bauteilen verstecken.
Durch vorsichtiges Schütteln der Verpackung oder der Bauteile lässt sich das versteckte Bauteil leicht entdecken.
Die Bestückung kann aus der „Bestückungshilfe“ herausgelesen werden:

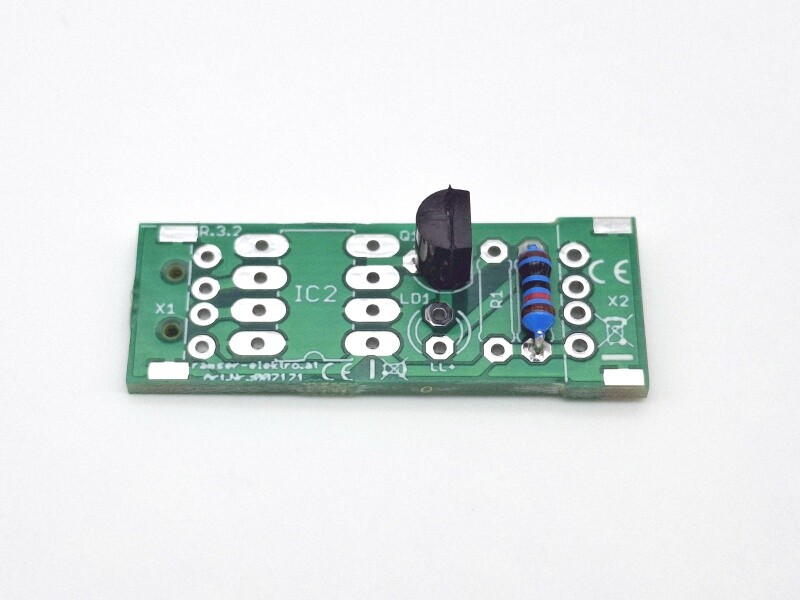

• Schritt 2
Bestücken Sie den Widerstand R2 (Widerstand 120R – Farbcodierung: Br/Rd/Bk/Bk/Br) und den N-Channel MOSFET Q1 (Type: BS170 – Beschriftung: BS170)

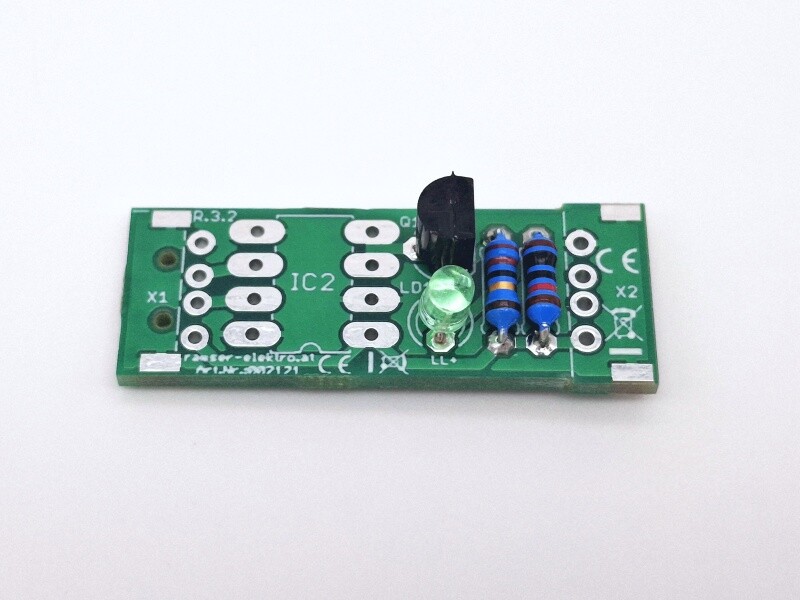

• Schritt 3
Verlöten Sie den Widerstand R1 (Widerstand 22R – Farbcodierung: Rd/Rd/Bk/Go/Br) und die grüne LED LD1.
Der Pluspol der LEDs (Langer Draht) ist auf der Platine mit der Bezeichnung „LL“ gekennzeichnet.
• Schritt 4
Bestücken Sie den Sockel für den µController IC1 und die USB A Buchse X2 und den USB A Stecker X1.
ACHTUNG: Beachten Sie die Ausrichtung des IC-Sockels.
Dieser muss dem Bestückungsdruck auf der Platine entsprechen:
• Schritt 5
Drehen Sie die Platine um und verlöten Sie den Kondensatoren C1 (Kapazität: 100 nF – Beschriftung: 104)
• Schritt 6
Der Bausatz ist nun fertig bestückt.
Messung am lebenden Objekt
Nachdem die Platine fertig gelötet ist, wird sie natürlich getestet und vermessen.
Zum vermessen wird ein „USB – Multimeter“ verwendet.
Die Messung ergibt, das 190mA „verbraten“ werden.
—> Mission wieder geglückt 🙂
Dies entspricht ziemlich genau der Simulation.
ACHTUNG: Das ist SICHER Zufall, denn der verwendete BS170 FET hat eine extreme Bauteilstreuung!
Weil Fragen aufgetreten sind, welche Version nun welche ist, werden noch schnell die Unterschiede erklärt:
Von Unten nach oben:
Der untere „Kurze“ ist die Revision 1. Dieser hatte KEINE USB Buchse. Ausführung: SMD
Der in der Mitte ist ein Revision 2 ODER 3. Der Unterschied zwischen R2 und R3 ist, dass die USB Datenkontakte für eventuelle Tweaks auf den µC geführt sind. Er ist MIT USB Buchse und in der Ausführung auf SMD Technik basierend.
Der ganz oben ist die Revision 3 in THT Ausführung. Sichtbar auch mit USB Buchse.
Die Software inklusive Sourcecode könnt Ihr natürlich im Downloadbereich herunterladen.
Wenn Ihr die Software weiterverbreitet, bitte einen Link auf meine Seite setzen 😉
Ein Bausatz des „PowerBank Anti Off R3 THT Edition“ kann in unserem Shop bezogen werden.
Bei Wünschen und Anregungen könnt Ihr eueren Kommentar absetzen.
Wenn Ihr die Pausen-/Pulszeiten anpassen wollt, so kann dafür die „Setter“ Software verwendet werden.
Eine Anleitung dazu findet ihr hier.
Hallo
Gibt es die Möglichkeit den Verbrauch etwas zu erhöhen? Laut meiner Anzeige sind es ca. 17mA. Bei einer Powerbank funktioniert das super eine andere schaltet sich trotzdem ab. Die LED per Draht brücken bringt nicht wirklich was.
Der eine Wiederstand , wenn ich mich recht entsinne hat 33 Ohm der andere 120 Ohm.
So das etwa 25mA Verbrauch entstehen. Habe nicht wirklich Ahnung. Messen ja aber damit umgehen, naja.
Und muss da in der Software was geändert werden?
Mfg Ronny
Hallo Ronny,
Da hat es was!
17mA sind viel zu wenig.
Alleine der Strom durch die LED sollte ca.20mA sein.
Der Strom durch den Lastwiderstand sollte um die 130mA sein.
Zusammen ca. 150mA.
Also sieht es so aus, dass nur der Strom der LED fließt.
Hallo. Sa ich weder technisch begabt bin und auch keine Erfahrung im Löten habe wollte ich fragen, ob man das vielleicht auch schon fertig erwerben könnte? Wäre für viele warscheinlich auch eher ein Kaufgrund.
Wird die LED benötigt?
Oder kann diese einfach überbrückt werden mit einem geringen Widerstand?
Evtl auch nur eine direkte Kabelbrücke (Rest vom Widerstandsfuß zB)?
Die Frage wurde weiter oben bereits beantwortet. 😉
Wenn die LED gebrückt wird, würden theoretisch 41,66 mA statt ca. 17 mA fließen.
Leider funktioniert das nicht, da der BS170 nicht mehr durchlassen wird.
Mir geht es darum, dass das Blinken der LED stört.
Entweder setzte ich einen Schrumpfschlauch aus, oder brücke die LED.
Was ist mit „nicht mehr durchlassen“ gemeint?
Es soll der gleiche Effekt des „anti off“ erzielt werden…
Ohne jetzt das Datenblatt zu konsultieren:
Bei diesem kleinen FET wird Vgs wohl nicht ausreichen, um ihn ganz durchzusteuern.
Ein 120-Ohm-Widerstand (anstelle der LED) wird einen Strom von ca. 20 mA fließen lassen (anstelle der LED) und die Funktion bleibt dieselbe.
Danke – komme gerade heim und wollte umlöten, da bemerkte ich, dass der Anti-Off zwar noch an der Powerbank blinkt, aber diese trotzdem im Deepsleep über den zweiten Eingang ist…
Muss jetzt mal schauen, ob ich mit Setter die Parameter ändere und die PB damit anbleibt oder die beiden Eingänge welche ich nutze getrennt sind
Muss mich leider nochmal nachfragen.
Ich habe 2 Sets gekauft, mit beiden Microcontrollern habe ich ~ 237 mA und 1,2 W.
Die Powerbank (Anker Zolo Powerbank (2025 Upgrade)) verabschiedet sich trotzdem in den DeepSleep.
Ich hatte versuchsweise einen Controller mit Setter Pausenzeit von 0,8 -> 0,4 und Pulszeit 8 -> 14 erhöht, leider ohne Erfolg (nur das die Powerbank relativ schnell leer war).
Gibt es eine Möglichkeit die Mindestleistung der Powerbank zu ermitteln? -> Laut AI sollte diese deutlich unter den gemessenen 237 mA liegen.
Bzw. die Möglichkeit die Stromstärke von 237 mA zu erhöhen?
Oder anders gefragt – warum geht die Powerbank trotz des Anti-Off in den DeepSleep?
Leider können wir keine Angaben zur Mindestlast der Powerbank X des Herstellers Y machen, da wir diese nicht entwickelt haben.
Es kann jedoch versucht werden, den Stromfluss durch Parallelschalten eines zweiten Widerstandes zu dem vorhandenen Lastwiderstand R1 zu erhöhen.
Die einfachste Möglichkeit ist, die Mindestlast der Powerbank mit einem Taster und einer elektronischen Last empirisch zu evaluieren.
