Die Akkubank schaltet sich immer aus?
Die Lösung: Eine gepulste Grundlast
Manchmal reicht es, für eine Spannungsversorgung eine billige PowerBank als Spannungsversorgung zu verwenden.
Aber die hat oft (nicht immer) einen Haken:
Die PowerBank schaltet sich automatisch ab.
Aber warum tut Sie das?
Ganz einfach.
Die AkkuBank denkt, es sei kein Verbraucher angeschlossen.
Um Selbstentladung zu verhindern wird der Step Up Regler am Ausgang ausgeschalten, weil zuwenig Strom fliest.
Was tun wir dagegen:
Für genügend Grundlast sorgen.
Was für Probleme werden dadurch ausgelöst?
Wird nur ein Widerstand zwecks Grundlast angeschlossen, so wird die Grundlast in Wärme umgewandelt.
Die PowerBank entlädt schneller.
Die Kapazität, welche zur Verfügung stehen würde, wird dadurch drastisch reduziert.
Aber was hilft nun wirklich?
Ganz einfach eine gepulste Grundlast, welche alle X Sekunden für Y MILLISekunden, Z mA fliessen lässt.
Überlegungen zu diesem Vorhaben:
Hardware: Welche Hardware verwende ich?
Hardware: Welchen Widerstand verwende ich?
Hardware: Welchen µC verwende ich?
Software: Welche Sprache, Library vorhanden?
Software: Funktionsweise
Zusammenbau / Bestückung
Messung am lebenden Objekt
Hardware: Welche Hardware verwende ich?
Für die Hardware gäbe es mehrere Ansätze:
Mit einem Transistor / Kondensator Blitzer, einem astabilen Multivibrator, einer NE555 Schaltung, …
Beim durchdenken aller Faktoren, bin ich schliesslich auf einen kleinen µC gekommen,welcher über einen kleinen FET einen Widerstand schaltet.
Er bietet folgende Vorteile:
– Billig
– Leicht verfügbar
– Geringer Eigenverbrauch (µA!)
– Weiter Betriebsspannungsbereich
– Variabel !
Hardware: Welchen Widerstand verwende ich?
Um den überschlagsmäßigen Widerstand für die Grundlast festzulegen, muss man sich einmal überlegen, welcher Strom bei einem Puls in etwa fliessen soll.
Ich habe mich für einen Strompuls von ca. 170mA alle 8 Sekunden für 800mS entschieden.
Die 170mA ergeben sich aus 20mA, welche eine LED als Funktionsanzeige treiben und 150mA durch einen Widerstand.
Berechnung des Lastwiderstandes:
Versorgungsspannung (5V) / Benötigten Strom (0.15A) = 33.33333 Ohm.
Also verwenden wir einen 33Ohm Widerstand mit einer Mindestleistung von U X U / R also 750mW.
Diese Leistung würde der Dauerleistung entsprechen!
Da wir aber nur alle 8000mS für 800mS pulsen, wird der Widerstand thermisch nicht voll belastet.
Um auf Nummer sicher zu gehen (und das fertige Modul auch für etwas anderes verwenden zu können), werden wir einen Widerstand mit 1W verwenden.
Für die LED verwenden wir einen Vorwiderstand von 120R.
Hardware: Welchen µC verwende ich?
Dadurch, dass ich sehr viel mit den PIC Controllern der Firma Microchip arbeite, fiel meine Wahl auf den PIC12F1572.
Der grösste Auswahlpunkt war, dass bereits die ganze Toolchain vorhanden ist und nicht neu erworben werden muss.
Software: Welche Sprache, Library vorhanden?
Hier fiel meine Wahl auf Mikrobasic Pro von der Firma Mikroe.
Bis 2kB ist die Demoversion frei und dadurch für dieses Projekt mehr als ausreichend.
Basic ist auch für Anfänger meist selbsterklärend und leicht lernbar.
(Vielleicht übersetze ich die Software einmal bei Bedarf nach C.)
Software: Funktionsweise
Die Software ist denkbar simpel.
Der Watchdog weckt den PIC12 alle 8 Sekunden auf.
Danach wird ein Puls von 800mS ausgegeben.
Ist dies geschehen, geht der PIC12 in den Sleepmode um Strom zu sparen.
program PowerBankAntiOff
const PulseTime as integer = 800 'Pulse time for "burn" pin
sub procedure InitHardware
ANSELA = %00000000 'All pins digital.
PORTA = %00000000 'Reset all Port Bits
TRISA = %11100111 'Select pins as inputs except Ra.3 and Ra.4
WDTCON = %00011010 'Setup Watchdog every 8 seconds
INTCON = %10000000 'Setup the interrupts
end sub
sub procedure Interrupt() 'Nothing to do
end sub
main:
InitHardware 'Init the PIC hardware
while(1)
PORTA = %00011000 'Set the burn pins high
delay_ms(PulseTime) 'For XXX miliiseconds
PORTA = 0 'Set all pins low
clrwdt 'Clear the WDT
asm
sleep 'Enter sleep mode,till wdt.
NOP
end asm
wend

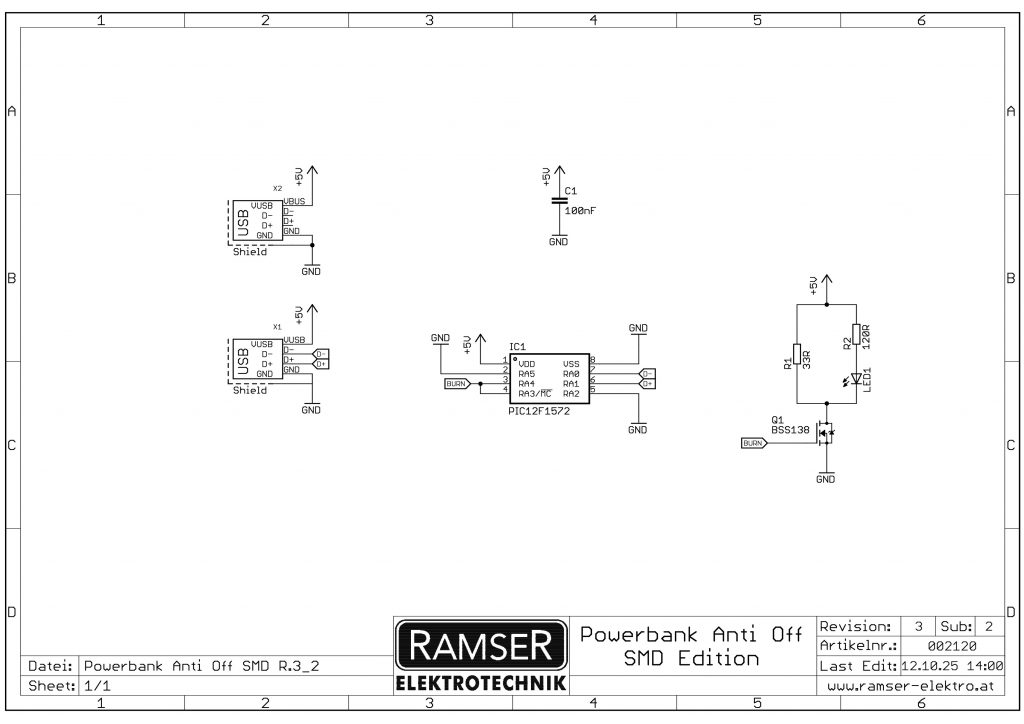

end.Also schnell einen Plan und Layout erstellt und die Platinen bestellt.

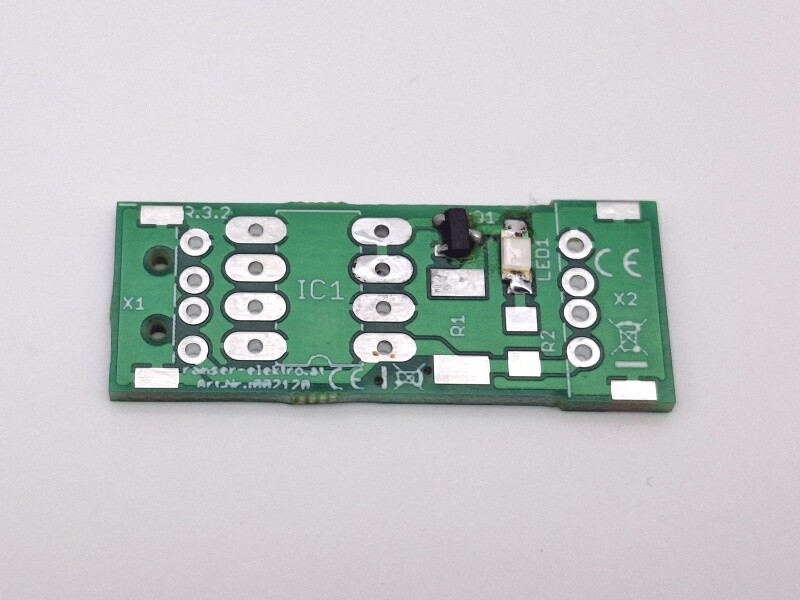

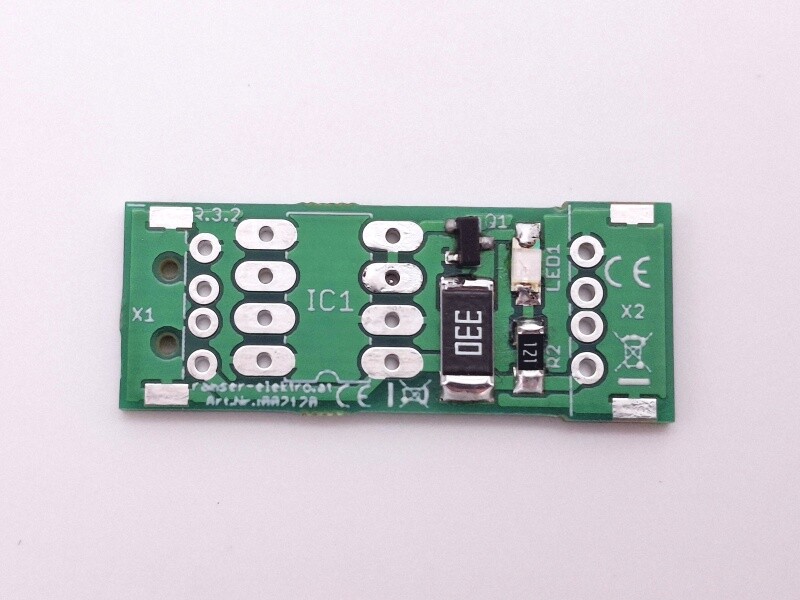

Nach ein paar Tagen sind die Platinen vorhanden und können bestückt werden.
Zusammenbau / Bestückung
Zuerst empfiehlt es sich, alle benötigten Bauteile zurecht zulegen.
Dann zuerst den Transistor und danach den Lastwiderstand
Danach die Leuchtdiode und der Vorwiderstand.
ACHTUNG: Auf der Rückseite ist die Flussrichtung angegeben
Seht euch die LED genau an !!!
Nachdem ich ein bekannter Foto Künstler und Bildbearbeiter bin, habe ich die „6“ und den Pfeil der Diode einmal auf die Platine nachgezeichnet:
Dann noch schnell den USB Stecker und den DIP Sockel drauf.
Mutige können den µC auch direkt einlöten.

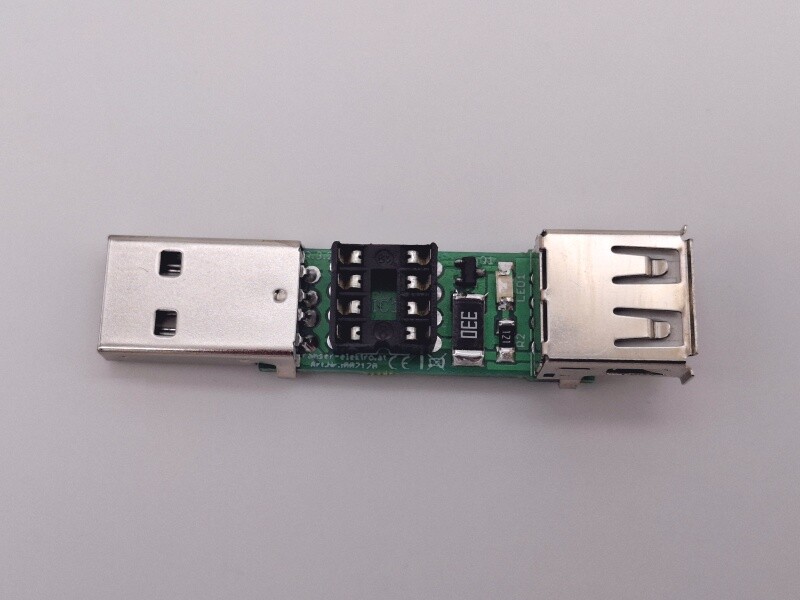

Nopch schnell den USB Stecker und Buchse – Und fertig 🙂
Messung am lebenden Objekt
Nachdem die Platine fertig gelötet ist, wird sie natürlich getestet und vermessen.
Zum vermessen wird ein „USB – Multimeter“ verwendet.
Die Messung ergibt, das 150mA fliessen und 750mW „verbraten“ werden.
—> Mission geglückt 🙂
Die Software inklusive Sourcecode könnt Ihr natürlich im Downloadbereich herunterladen.
Wenn Ihr die Software weiterverbreitet, bitte einen Link auf meine Seite setzen 😉
Ein Bausatz des „PowerBank Anti Off R3“ kann in unserem Shop bezogen werden.
Bei Wünschen und Anregungen könnt Ihr eueren Kommentar absetzen
Wenn Ihr die Pausen-/Pulszeiten anpassen wollt, so kann dafür die „Setter“ Software verwendet werden.
Eine Anleitung dazu findet ihr hier.
PS: Einigen wird sicher auffallen, dass einige Bilder von der Platine anders aussehen, als die aktuelle Platine.
Dies liegt daran, das die Bilder der Revision 1 der „PowerBank Anti Off“ verwendet wurden.
