Lil – USB Tester – USB-Schnittstelle schnell getestet

Schnell prüfen, ob eine USB-Schnittstelle funktioniert – ohne langwierige Messgeräte oder teure Profi-Tools!
Der Lil – USB Tester – USB-Schnittstellen Tester ist der clevere kleine Helfer für Elektronik-Bastler und Techniker.
Mit diesem einfachen Testboard findest du in Sekunden heraus, ob eine USB-Buchse Spannung, Polarität und grundlegende Kommunikation liefert bevor du ein wertvolles Gerät anschließt.

Produktbeschreibung

Oft steht man vor einer USB-Buchse und weiß nicht, ob sie wirklich funktioniert: Führt sie Spannung? Ist die Polarität korrekt? Läuft die grundlegende USB-Kommunikation? Normalerweise braucht man dafür Oszilloskop, Multimeter oder vorbereitete Kabel.
Ddoch der Lil-USB-Tester macht all das einfach, schnell und sicher.

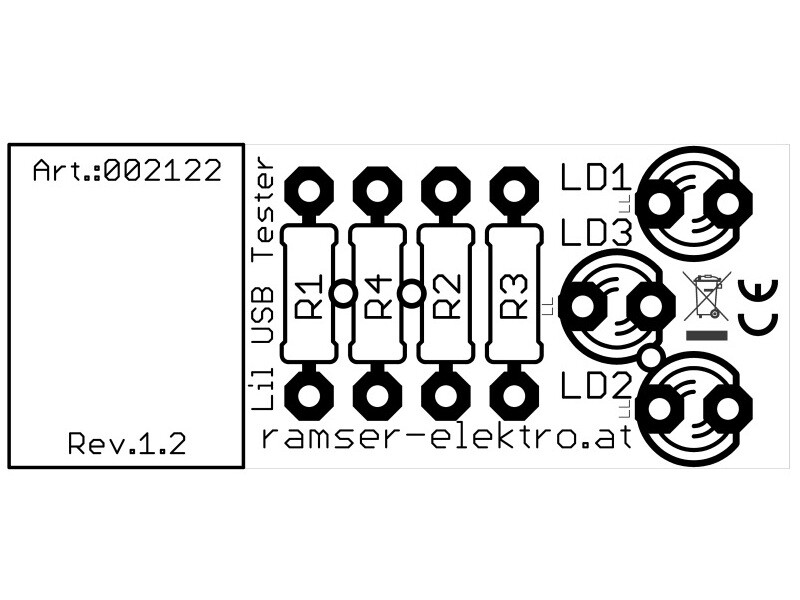

Als kompakter Bausatz oder als leerer Platinen-Bausatz erhältlich, kannst du den Lil-USB-Tester direkt selbst aufbauen und in deinem Projekt einsetzen.

So funktioniert der USB-Tester

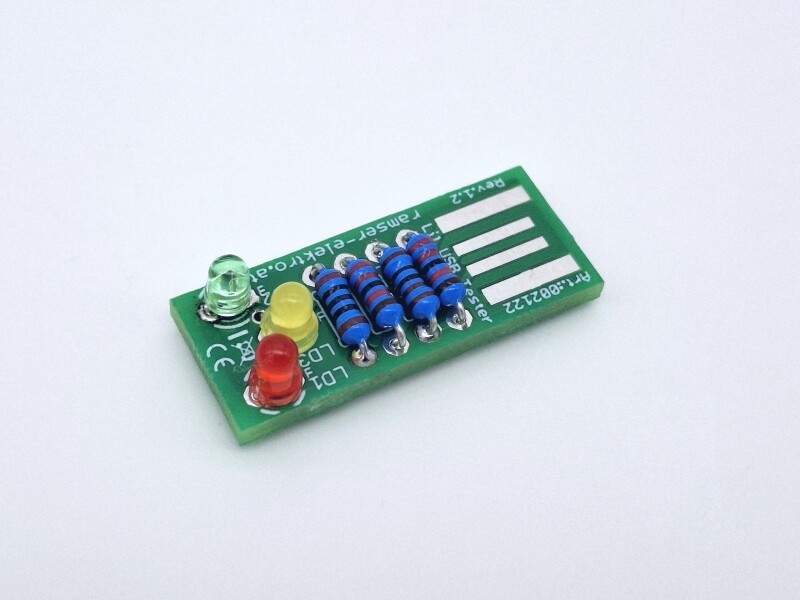

Der Lil-USB-Tester wird direkt auf die USB-Schnittstelle gesteckt oder angeschlossen. Sobald er mit der USB-Buchse verbunden ist, zeigen LEDs wichtige Zustände an:

• 🟢 Die grüne LED zeigt, wenn die USB-Bus-Spannung korrekt ist.
• 🔴 Die rote LED signalisiert eine falsche Polarität.
• 🟡 Die gelbe LED leuchtet bei grundlegender USB-Kommunikation.

Da kein aktiver Mikrocontroller im Tester steckt, übernimmt er keine vollständige USB-Enumeration.
Dadurch wird am PC zwar ein fehlerhaftes Gerät gemeldet, jedoch lassen sich die grundlegenden elektrischen Parameter einfach ablesen.

Warum du diesen USB-Tester brauchst

Der Lil-USB-Tester ist ideal für:

• Elektronik-Bastler und Hobby-Entwickler
• Schnelles Troubleshooting von USB-Buchsen
• Testaufbauten im Labor und bei DIY-Projekten
• Fehlersuche an Lade- und Datenports ohne teure Messgeräte

Gerade bei USB-Projekten, bei denen du nicht riskieren willst, ein Gerät „blind“ anzuschließen, ist dieser kleine Tester ein unschätzbares Hilfsmittel.
Jetzt im Shop sichern und USB-Ports blitzschnell testen, ohne Risiko für wertvolle Geräte!

Technische Details

• LED-Anzeige für Spannung, Polarität und USB-Kommunikation
• Kein aktives USB-Device – minimalistische und robuste Schaltung
• Varianten: kompletter Bausatz oder nur die Leiterplatte erhältlich
• Ideal für schnelle Prüfungen ohne Zusatzgeräte

Hinweis: Der Tester ist nicht zur Analyse von USB-Protokolldaten geeignet.

Varianten

Wähle zwischen folgenden Ausführungen:

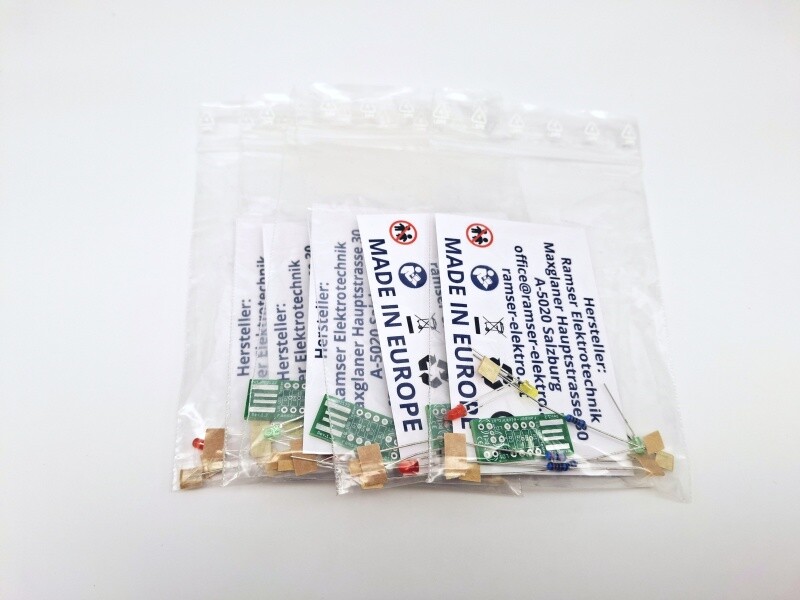

• Bausatz: Enthält alle erforderlichen Bauteile zum Löten eines funktionsfähigen Moduls.

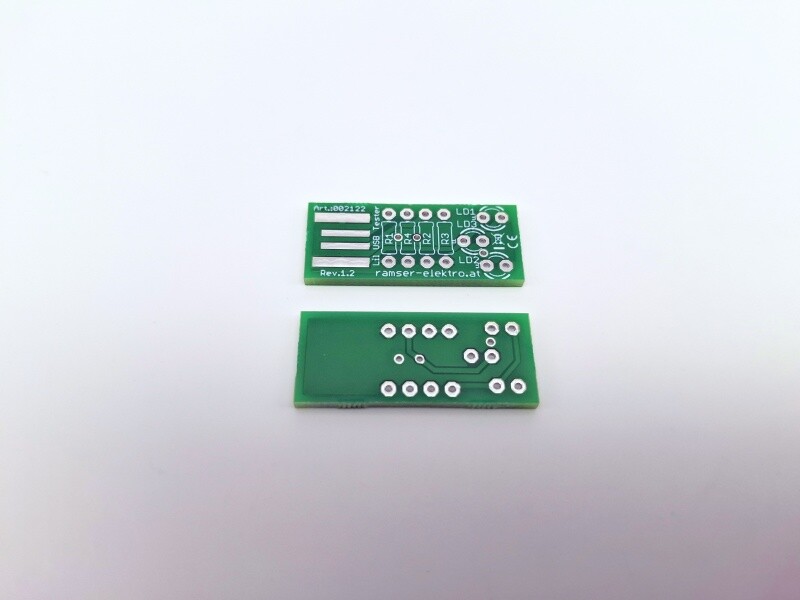

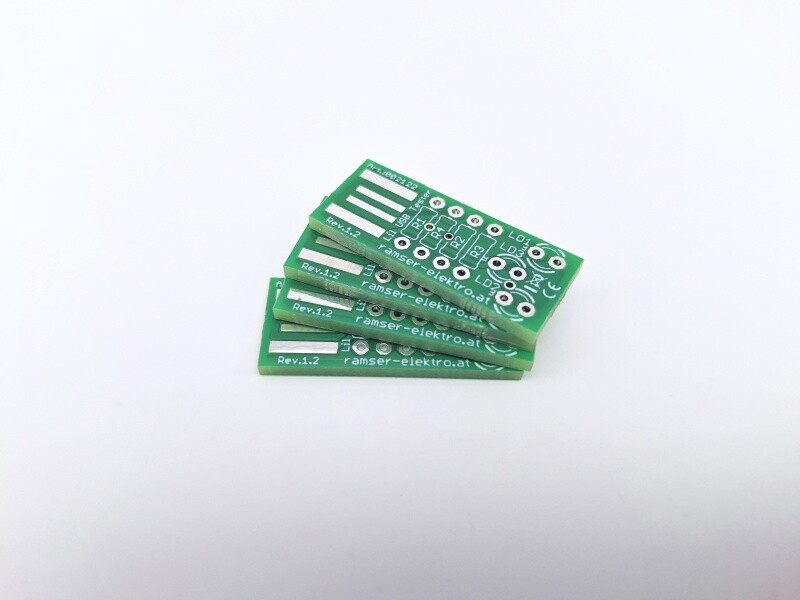

• Leerplatine: Nur die Leiterplatte – Bauteile sind nicht enthalten und müssen separat bezogen werden.
  → Ideal für eigene Bestückung

Zusammenbau

Eine detaillierte Anleitung finden Sie auf unserer Website und in der Betriebsanleitung.

Dokumente – Betriebsanleitung

Sämtliche Dokumente zu diesem Artikel finden Sie unter dem Reiter „Produktsicherheit“.

MADE IN EUROPE

*Bilder können vom Produkt abweichen!
