Lil USB Tester – USB Schnittstelle schnell getestet

Führt die USB Buchse nun Spannung oder nicht?
Ist die Polarität der USB Buchse richtig oder nicht?
Wird die Geräte Enumeration durch geführt oder nicht?

Wer kennt es nicht?

Oftmals will man bei einer USB Buchse einen schnellen Test machen,
ob die grundlegenden Parameter stimmen, bevor man ein echtes Gerät opfert.
Dazu ist meist ein Oszilloskop, Multimeter o.ä. notwendig und ein gekapptes USB Kabel notwendig.

Nun was ist aber daran schnell getestet?

Darum habe ich ein altes Projekt ausgegraben und ein bisschen aufgehübscht.

Natürlich kann man ein chinesisches USB Multimeter verwenden,
aber ist die Polarität verkehrt wird dieses „gegrillt“!

Eine indische Kopie des Projekts gibt es mittlerweile auch schon:
https://www.youtube.com/watch?v=zc7vpKTvhBM
(Scheinbar hat der meinen verschollenen Forumsbeitrag von ca. 2012 gefunden.)

Vorhaben zu diesem Vorhaben:
Die Hardware
Bestückung der Leiterplatte
Der TEST

Die Hardware

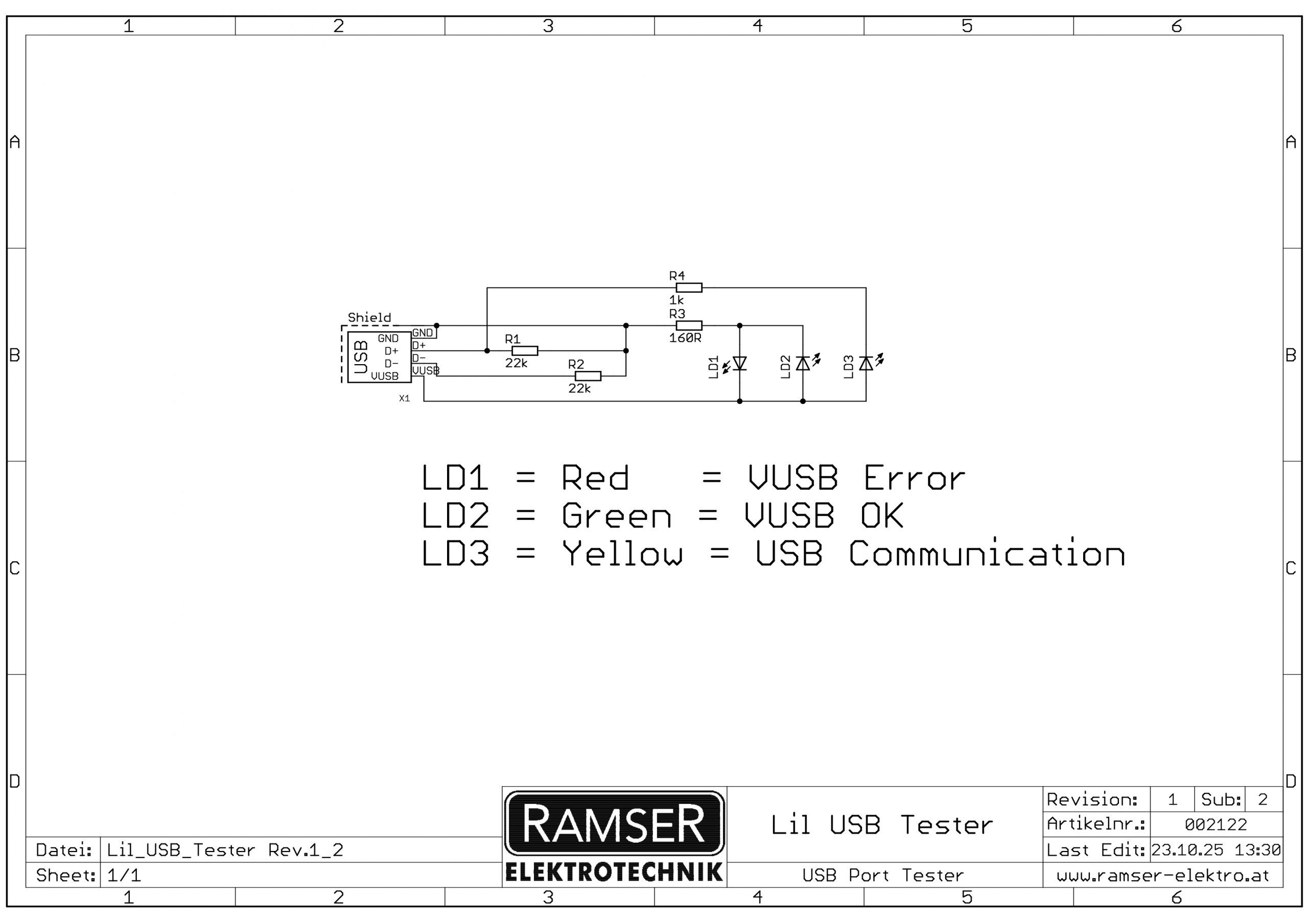

Die Hardware kommt mit diskreten Bauteilen aus und ist nicht kompliziert.
Auf einen USB Stecker wurde (aufgrund Lieferschwierigkeiten)
in diesem Projekt verzichtet und daher die direkt auf die Platine verfrachtet.

Lil USB Tester - Einfacher USB Test 4 - Ramser Elektrotechnik
Lil USB Tester - Einfacher USB Test 2 - Ramser Elektrotechnik
Lil USB Tester - Einfacher USB Test 1 - Ramser Elektrotechnik

Bestückung der Leiterplatte

Lil USB Tester - Einfacher USB Test 6 - Ramser Elektrotechnik

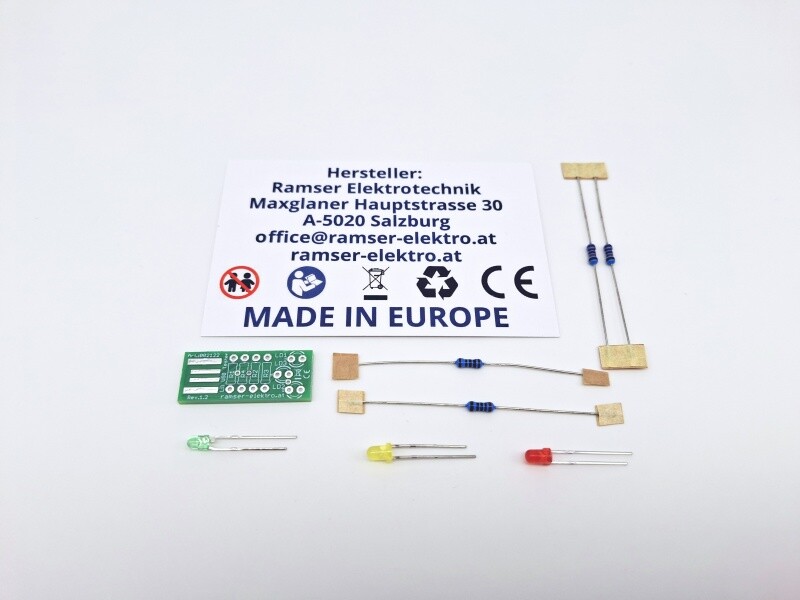

Am Besten alle Bauteile auflegen, um diese schnell verabeiten zu können.
Lil USB Tester - Einfacher USB Test 3 - Ramser Elektrotechnik

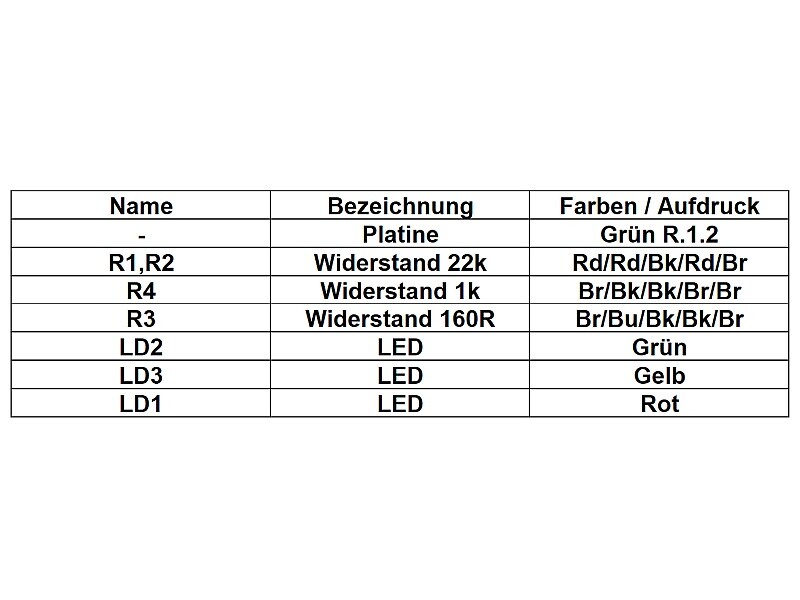

Die Bestückungshilfe schlüsselt dabei die einzelnen Komponenten und deren Zuordnung auf der Leiterplatte auf.

Beginnen wir mit der Bestückung:

Lil USB Tester - Einfacher USB Test 7 - Ramser Elektrotechnik

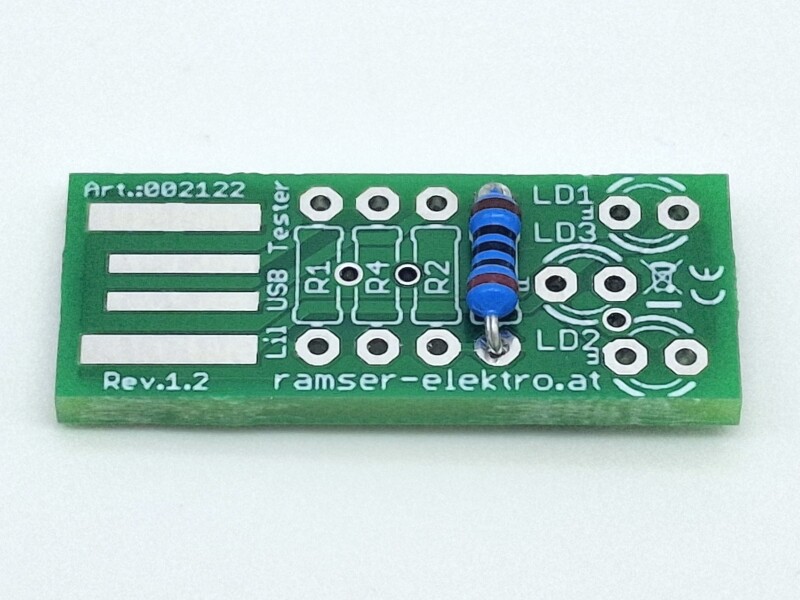

Zuerst der 200R Widerstand R3
Lil USB Tester - Einfacher USB Test 8 - Ramser Elektrotechnik

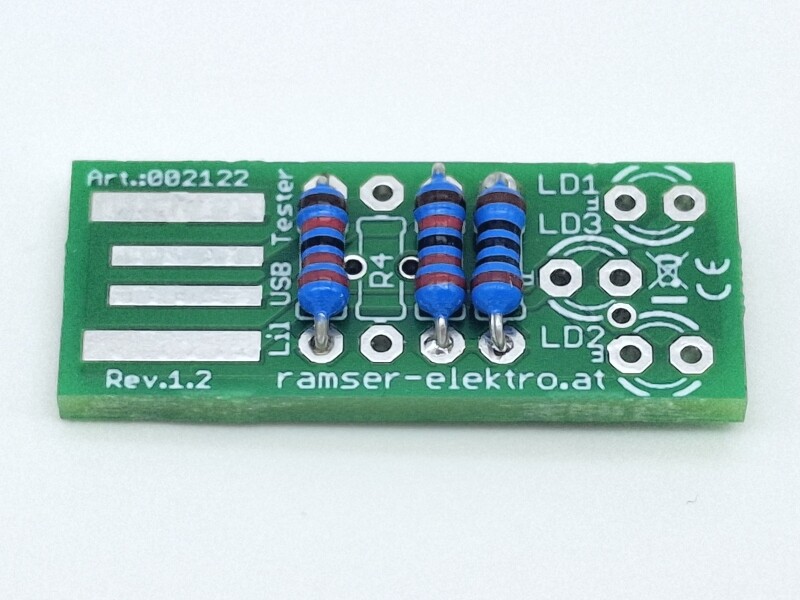

Danach die 22k Widerstände R1 + R2
Lil USB Tester - Einfacher USB Test 9 - Ramser Elektrotechnik

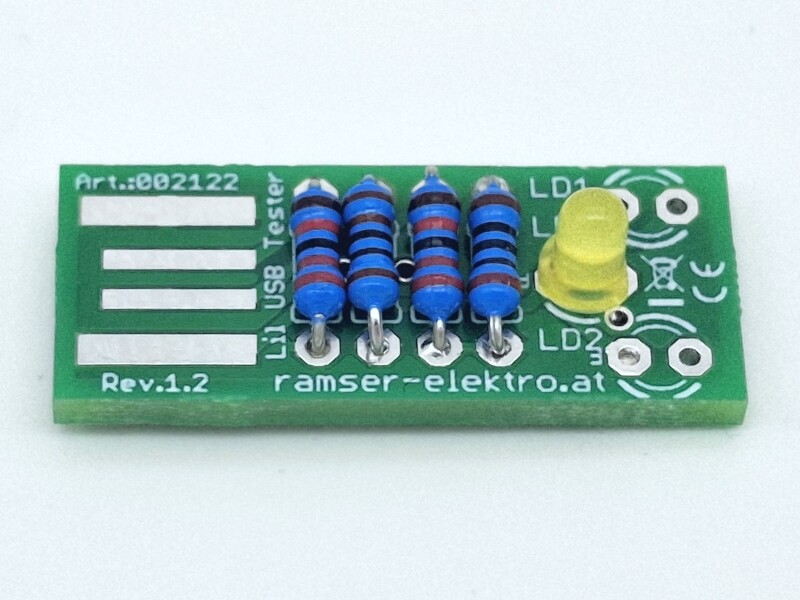

Es folgt der 1k Widerstand R4 und die gelbe LED

Wieder wird das Thema „In welches Loch mit dem langen Beinchen der LED und in welches mit dem Kurzen?“ Ganz einfach: Auf der Platine ist das Loch für das lange Beinchen der LED mit „LL“ markiert:

Lil USB Tester - Einfacher USB Test 1 - Ramser Elektrotechnik
Noch die zwei anderen LEDs und fertig.

„mission completed“

Der TEST

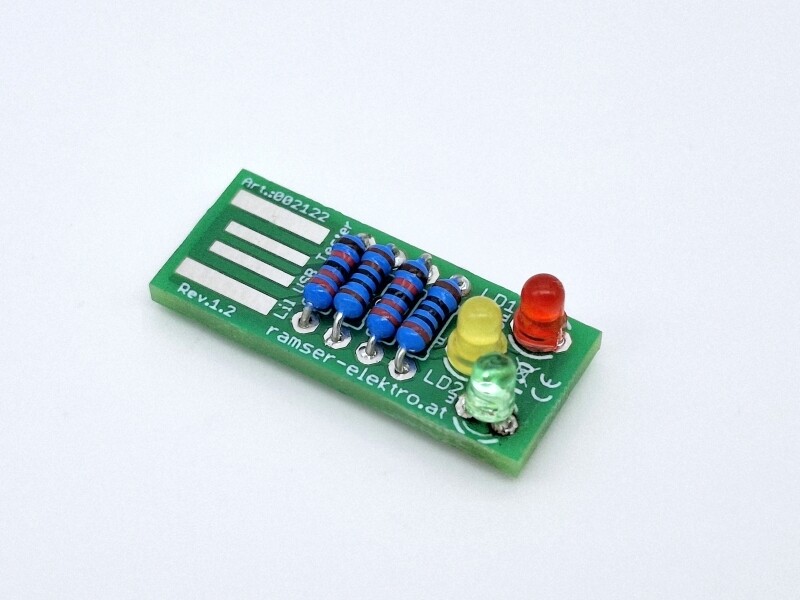

Wird der Lil USB Tester eingesteckt, so signalisieren die grüne und die rote LED die Polarität.
Grün = Polarität der USB BUS Spannung richtig
Rot = Polarität der USB BUS Spannung falsch
Gelb = Kommunikation am USB BUS

Die Kommunikation am USB Bus wird nur beim Anstecken des Lil USB Testers sichtbar.
Dadurch, dass kein aktiver µC die USB Enumeration übernimmt, wird zwar ein USB Gerät erkannt, aber es wird PC seitig ein fehlerhaftes Gerät gemeldet.
