Beschreibung

USB Redundanzmodul – duale USB-Stromversorgung

Mit dem USB Redundanzmodul  stellst du die zuverlässige Versorgung deiner Kleinrechner wie Raspberry Pi oder anderer 5-V-USB-Geräte sicher, selbst wenn eine Stromquelle ausfällt.
Dieses Modul kombiniert zwei unabhängige USB-Eingänge zu einem stabilen, redundanten USB-Ausgang, ideal für Projekte, Server, IoT-Systeme oder überall dort, wo Ausfallsicherheit zählt.

Produktbeschreibung

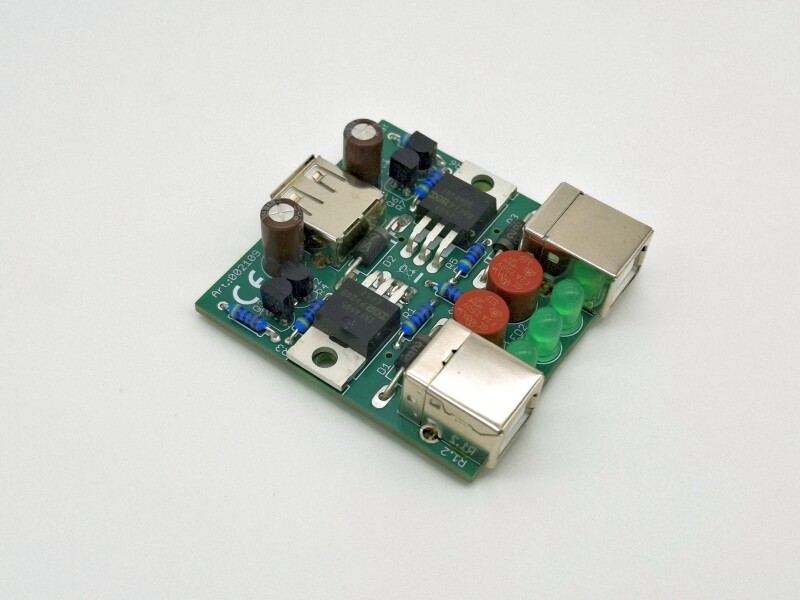

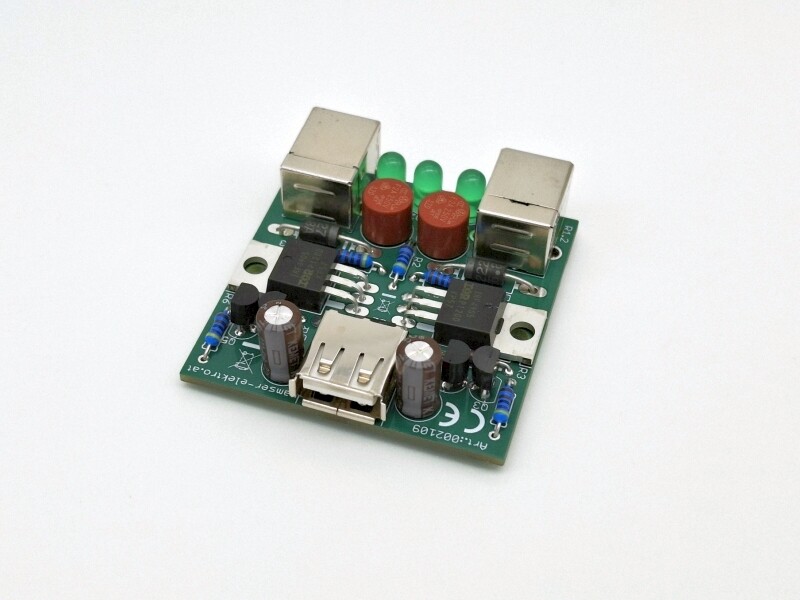

Das USB Redundanzmodul ist ein cleverer Bausatz zur redundanten 5-V-Versorgung über USB.

Es bietet dir zwei separate USB-Eingänge, die jeweils bis zu 2 A Strom liefern können, sowie einen gemeinsamen USB-Ausgang, der dein Gerät kontinuierlich mit Strom versorgt.

Fällt eine der beiden Stromquellen aus (zum Beispiel Netzteil, Powerbank oder USB-Hub) bleibt die Spannung am Ausgang stabil, ohne dass die funktionierende Quelle darunter leidet oder zurückgespeist wird.

Insbesondere bei sicherheits- und ausfallsensiblen Anwendungen zählt jede Minute.
Mit dem USB Redundanzmodul für Raspberry bist du auf der sicheren Seite: Es vereinfacht die duale Stromversorgung, schützt deine Geräte und sorgt dafür, dass dein Projekt auch dann weiterläuft, wenn eine Stromquelle versagt.

Ideal für Bastler, Entwickler, Systemintegratoren oder jeden, der seine Raspberry-Projekte zuverlässig und robust mit Strom versorgen möchte.

Funktionen & technische Merkmale

• Redundante USB-Stromversorgung für Raspberry Pi, Mikrocontroller und andere USB-Geräte – kein Spannungsabfall bei Ausfall einer Quelle
• 2 unabhängige USB-Eingänge (je max. 5 V, 2 A)
• Jeder USB-Eingang separat abgesichert (2 A Flink)

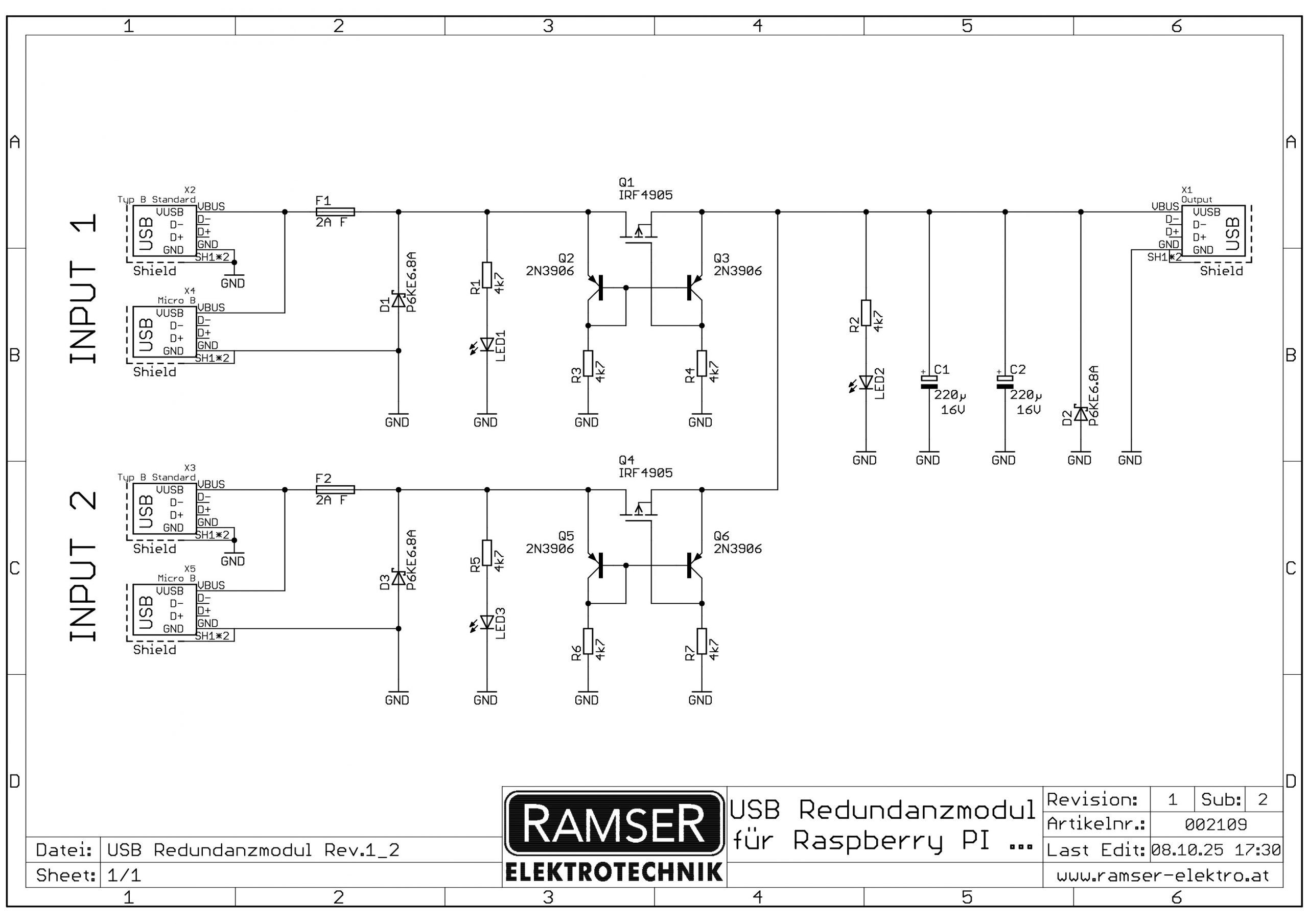

• Kein Rückspeisung zwischen den Eingängen möglich (Ideale Diode)
• 1 USB-Ausgang (max. 5 V, 2 A)
• Überspannungsschutz mit 3 TVS-Dioden (6,8 V) für extra Sicherheit
• 3 Status-LEDs für jeden Eingang und den Ausgang zur sofortigen Anzeige der Versorgungslage
• Minimaler Spannungsabfall von ca. 0,08 V auch unter Vollast (z. B. RPI)
• Robustes elektronisches Design weil thermisch stabil und ohne Wärmeentwicklung
• Große Pufferkapazität für Lastspitzen (2 × 220 µF Pufferkondensatoren)
• Lötbar auch für Einsteiger (keine SMD-Bauteile)
• LT Spice Simulationsdateien sind HIER frei zugänglich.

Anwendungsbereiche

• Redundante Stromversorgung für Raspberry Pi Single-Board-Computer :contentReference[oaicite:18]{index=18}
• IoT-Projekte, Smart Home und Server-Setups
• Powerbank- und Netzteil-Failover-Lösungen
• USB-Geräte in unterbrechungskritischen Anwendungen
• Versorgung von Sensoren, Hubs und Mikrocontrollern

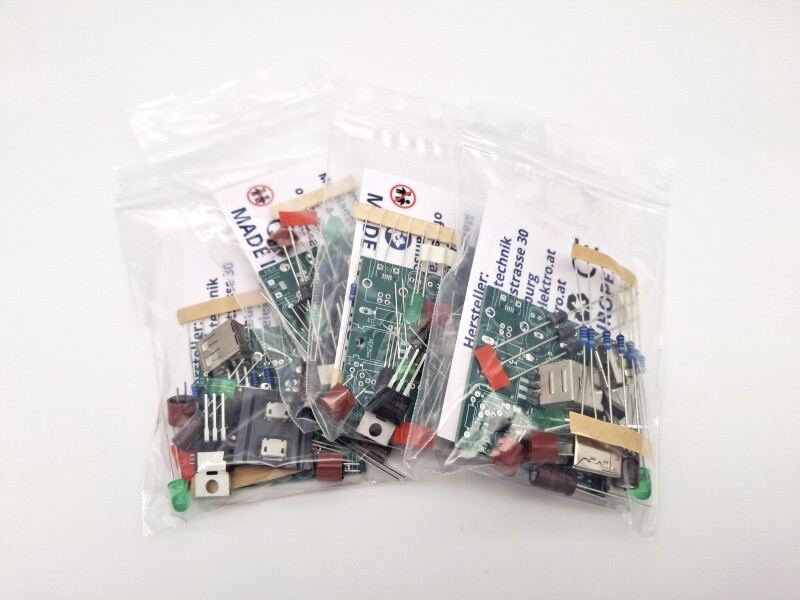

Verfügbare Varianten / Lieferumfang

• Bausatz mit Micro USB Buchsen: Enthält alle erforderlichen Bauteile zum Löten eines funktionsfähigen Moduls.
  → Für die beiden USB Eingänge werden Micro USB Buchsen mitgliefert
• Bausatz mit USB B Buchsen: Enthält alle erforderlichen Bauteile zum Löten eines funktionsfähigen Moduls.
  → Für die beiden USB Eingänge werden USB B Buchsen mitgliefert

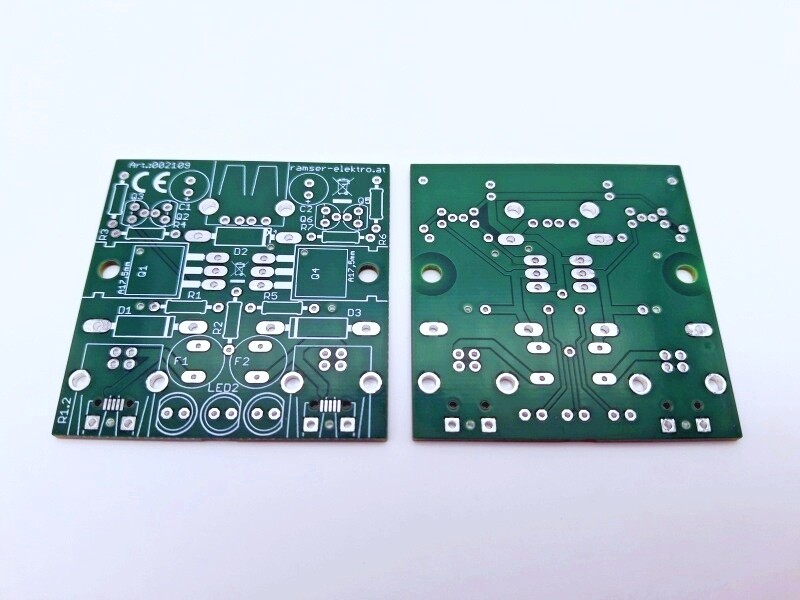

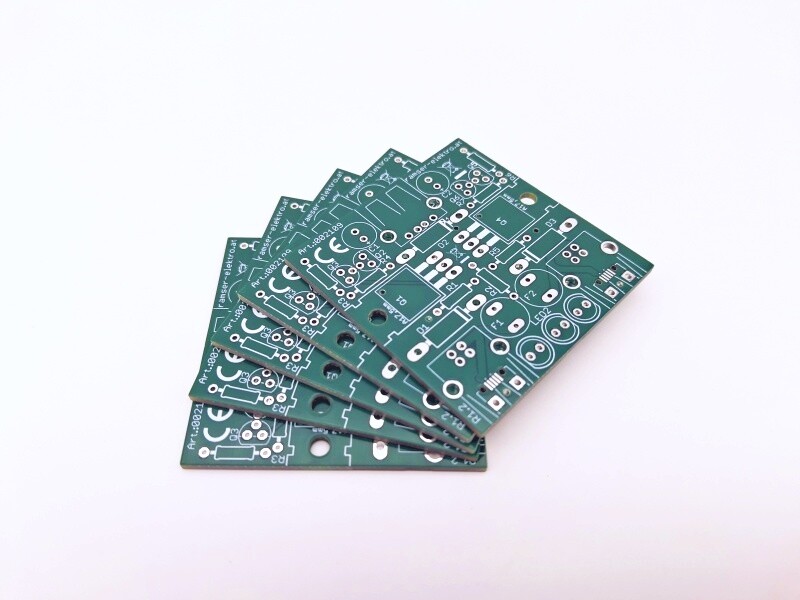

• Leerplatine: Nur die Leiterplatte – Bauteile sind nicht enthalten und müssen separat bezogen werden.
  → Ideal für eigene Bestückung

Zusammenbau

Eine detaillierte Anleitung finden Sie auf unserer Website und in der Betriebsanleitung.

Dokumente – Betriebsanleitung

Sämtliche Dokumente zu diesem Artikel finden Sie unter dem Reiter „Produktsicherheit“.

MADE IN EUROPE

*Bilder können vom Produkt abweichen!
