Blitz-O-shield – Arduino NANO Blitzdetektor
Sie wollen rechtzeitig gewarnt werden, wenn ein Gewitter heranzieht?
Wie weit ist die nächste Gewitterzelle entfernt?
Wie intensiv und wie nahe war das letzte Gewitter?
Genau diese Fragen beantwortet der „Blitz-O-shield“.
Er signalisiert mit 4 LEDs wie nahe die nächste Gewitterzelle ist und zeigt jeden detektierten Blitz an.
Die Technik dahinter:
Über einem TA7642 AM Verstärker in Verbindung mit einem Transistor wird das Signal eingefangen, welches von einem LC Schwingkreis geliefert wird.
Der platzsparende LC Schwingkreis ersetzt in diesem Fall eine komplette Antenne und ist auf ca. 500khz abgestimmt.
Ein Arduino NANO kompatibles Entwicklungskit nimmt das aufbereitete Signal als Grundlage zur Bewertung der Intensität der eingehenden AM Signale, welche von Blitzen erzeugt werden.
Umso näher ein Blitz sich entlädt, umso mehr Pulse werden von diesem im AM Spektrum freigesetzt.
Der Arduino zählt die Impulse mit und erhöht daraufhin den Warnpegel.
Über den im Arduino integrierten PWM Ausgang wird dabei die Versorgungsspannung des TA7642 bei jedem Einschalten bzw. nach ca. 1 Stunde neu eingeregelt ( Automatical Gain Control).
Ein Feature hat der Blitzoshield noch:
Mit dem Optokoppler an Board können Fotoapparate ausgelöst werden, um das perfekte Foto eines Blitzes einzufangen.
Ist die Firmware closed source?
NEIN !
Das aktuelle Sketch File kann hier downgeloaded werden.
Das Sketch wurde in der Arduino IDE erstellt und kann damit jederzeit angepasst werden.
Der „Blitz-O-shield“ ist in zwei Varianten lieferbar:

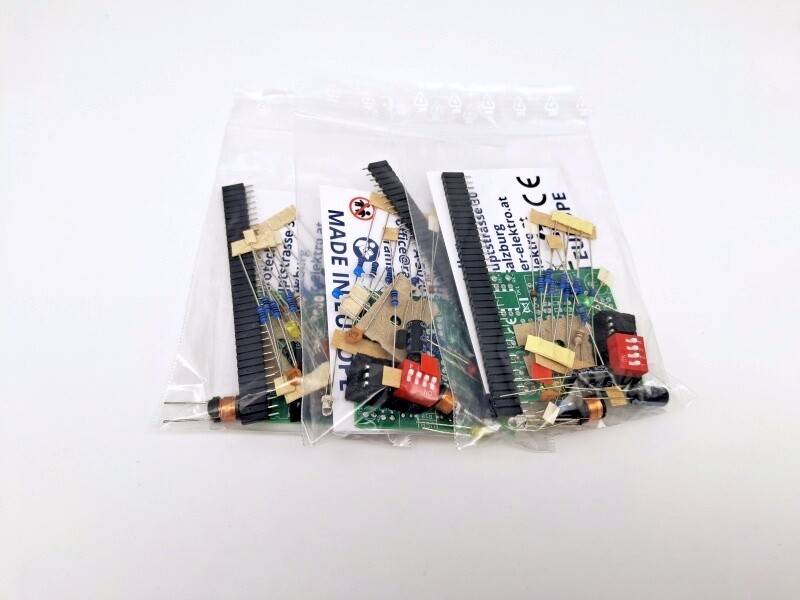

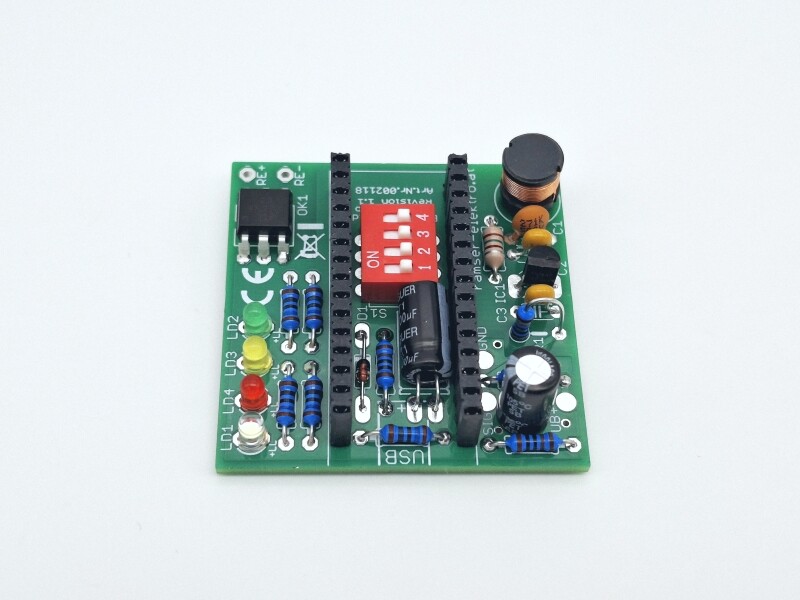

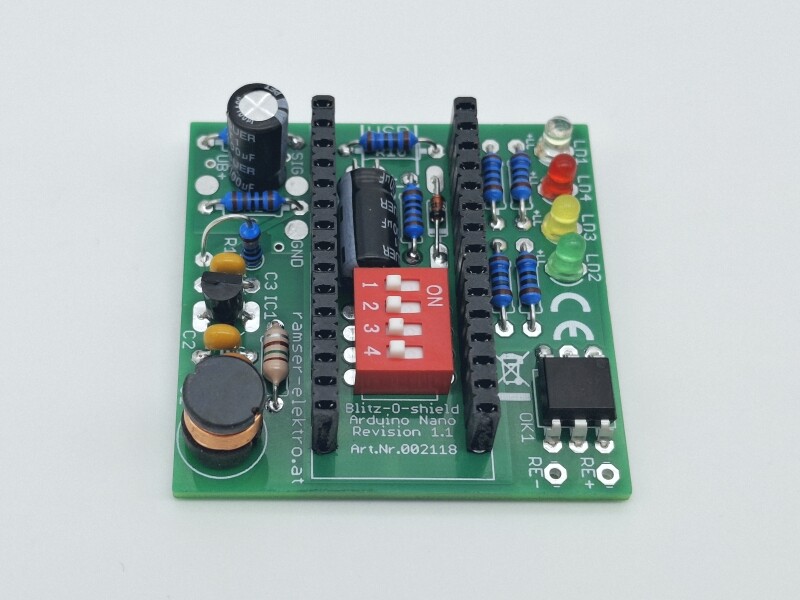

Der Bausatz enthält alle Bauteile um einen funktionstüchtigen shield für den Arduino zu löten.

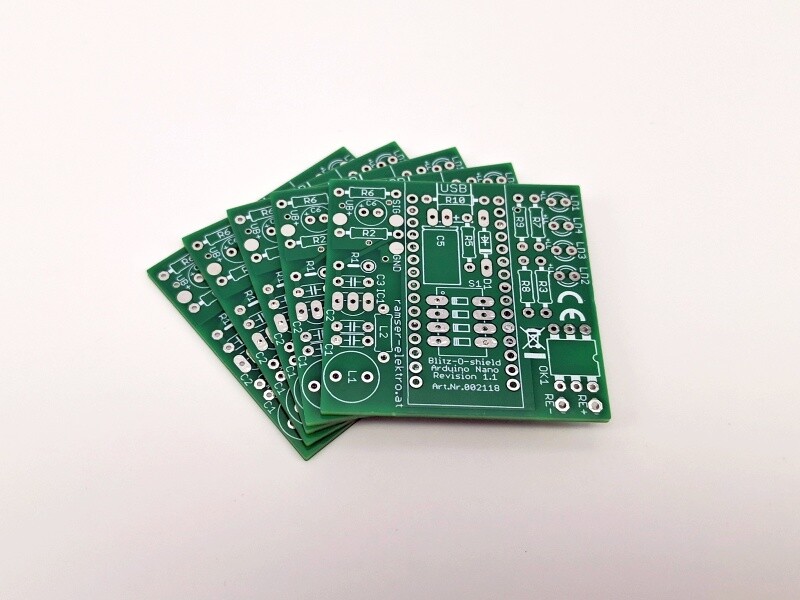

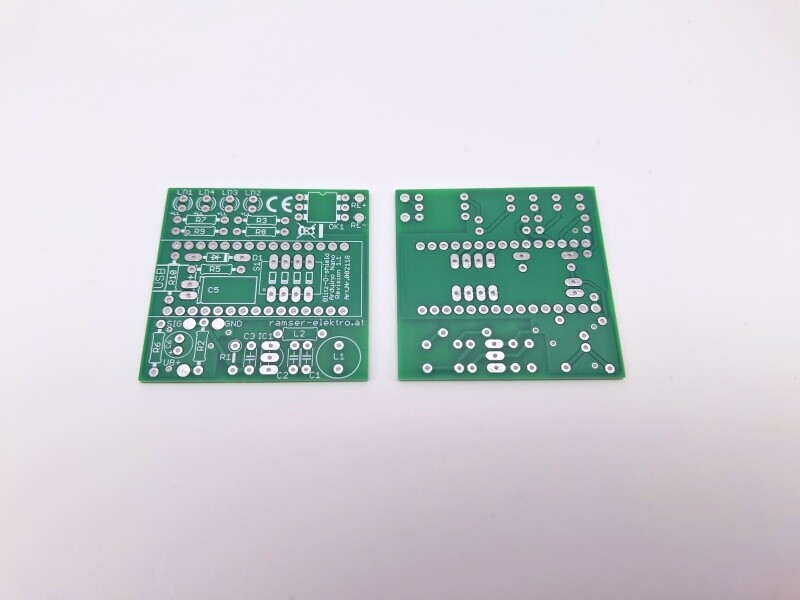

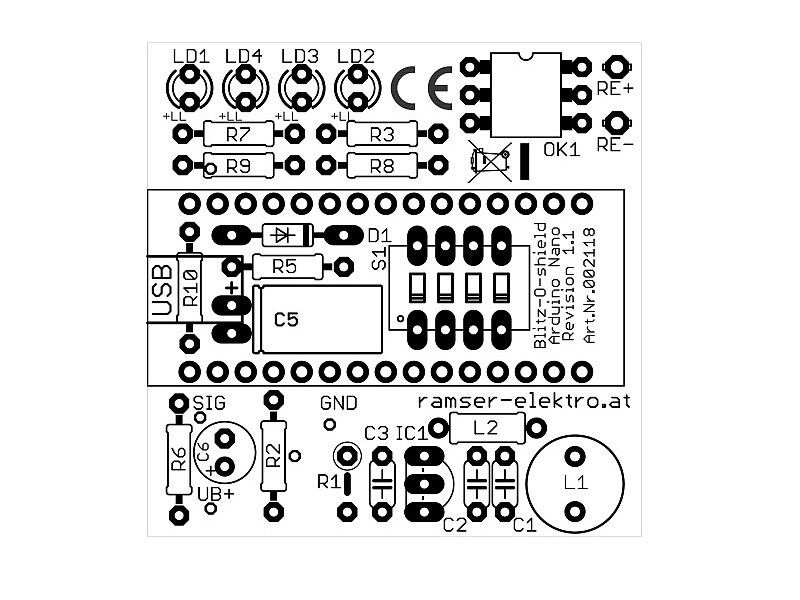

Die Leerplatine umfasst jediglich die Platine. Die benötigten Bauteile müssen separat erworben werden.
Eine genaue Zusammenbauanleitung gibt es in unserem Blog.
TIPP:
Die Funktion kann mit unserem „Blitzsimulator“ Blitz / Gewittersimulator getestet werden.
ACHTUNG: Blitze können plötzlich und ohne Vorwarnung entstehen !!!
Der „Blitz-o-shield“ ersetzt nicht den gesunden Menschenverstand !!!
