Beschreibung
Gi??????
Der Gies-O-mat ist ein präziser, kapazitiver Bodenfeuchtesensor zur
zuverlässigen Erfassung der Erdfeuchte in automatischen Bewässerungs- und
Automationssystemen.
Durch das verschleißfreie Messprinzip eignet sich der Sensor
ideal für den langfristigen Einsatz in Garten-, Gewächshaus- und IoT-Anwendungen.
Der Gies-O-mat ist die zuverlässige Sensorlösung für alle Anwendungen,
bei denen Bodenfeuchte präzise, wartungsfrei und dauerhaft gemessen werden soll.
Produktbeschreibung
Im Gegensatz zu herkömmlichen resistiven Bodenfeuchtesensoren arbeitet der
Gies-O-mat nach dem kapazitiven Messprinzip.
Dabei wird nicht der elektrische Widerstand des Bodens gemessen, sondern dessen
dielektrische Eigenschaft, die sich mit dem Wassergehalt verändert.
Diese Messmethode verhindert elektrochemische Korrosion und ermöglicht
langzeitstabile, reproduzierbare Messwerte – auch bei dauerhaftem
Verbleib des Sensors im Boden.
Der Gies-O-mat ist damit besonders für automatische Bewässerungssteuerungen
geeignet, bei denen Zuverlässigkeit und Wartungsfreiheit im Vordergrund stehen.
Vorteile des Gies-O-mat Sensors
- Keine verbleite und Schwermetallhältige Platine aus China
- Platine aus deutscher Fertigung
- Kapazitive Bodenfeuchtemessung ohne Elektrodenkorrosion
- Langfristig stabile Messwerte bei Dauerbetrieb
- Ideal für automatische Bewässerungssysteme
- Unempfindlich gegenüber Salzgehalt und Düngemitteln im Boden
- Einfache Integration in Mikrocontroller- und Automationssysteme
- Sämtliche benötigte Bauteile sind auf der Platine aufgeführt
Technische Merkmale –?
- Messprinzip: Kapazitive Bodenfeuchtemessung
- Ausführung: Unbeschichtet
- Ausgang: 5 – 5,6V DC Rechteckspannung
- Ausgangsfrequenz: 10-450 kHz
- Versorgungsspannung: 7,0-24,0 DC
- Mechanisch robuste Sensorgeometrie
Anwendungsbereiche –?
- Automatische Garten- und Pflanzenbewässerung
- Gewächshaus- und Hochbeet-Automatisierung
- Smart-Agriculture- und IoT-Projekte
- Bodenfeuchte-Monitoring in Forschung und Entwicklung
- Sensorbasierte Regel- und Steuerungssysteme
Systemintegration –?
Der Gies-O-mat lässt sich direkt an digitale Eingänge von
Mikrocontroller-Plattformen wie Arduino oder vergleichbaren Steuerungen anschließen.
In Kombination mit dem Gies-O-shield entsteht ein vollständiges, modulares System
zur automatischen Bewässerungssteuerung.
Varianten
Wähle zwischen folgenden Ausführungen:
- Bausatz: Enthält alle erforderlichen Bauteile zum Löten eines funktionsfähigen Moduls.
→ Der Mikrocontroller ist bereits vorprogrammiert. - Leerplatine: Nur die Leiterplatte – Bauteile sind nicht enthalten und müssen separat bezogen werden.
→ Ideal für eigene Bestückung
Tipps & Zubehör -???
Sollte die Frequenz des Gies-O-mat Sensors für die benutzte Steuerung oder Anwendung zu hoch sein,
oder sollte der 5V Pegel nicht ausreichend sein, so kann diese mit einem Pegelwandler und Frequenzteiler
an das benutze System angepasst werden (.Zb.sp. SPS, Logo!, Easy, …).
Webverweise und Projekte
Zusammenbau
Eine detaillierte Anleitung finden Sie auf unserer Website und in der Betriebsanleitung.
Dokumente – Betriebsanleitung
Sämtliche Dokumente zu diesem Artikel finden Sie unter dem Reiter „Produktsicherheit“.
MADE IN EUROPE
*Bilder können vom Produkt abweichen!

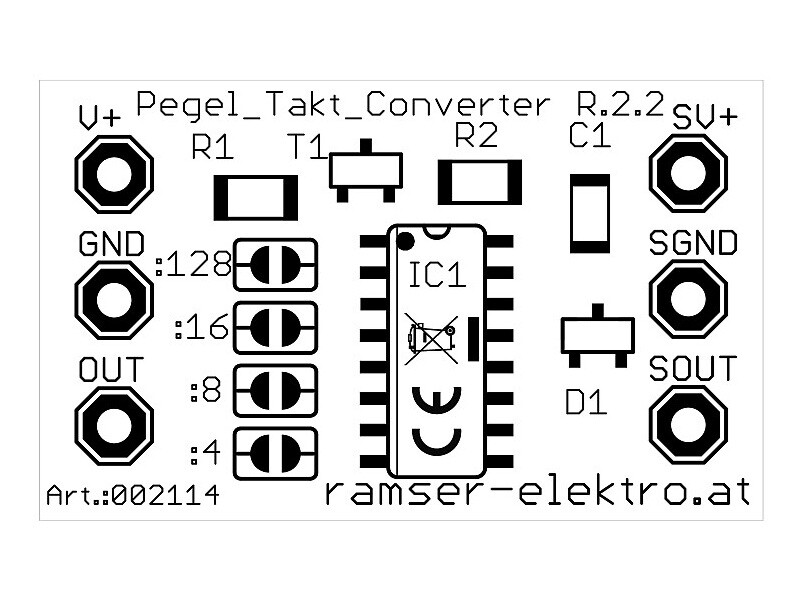

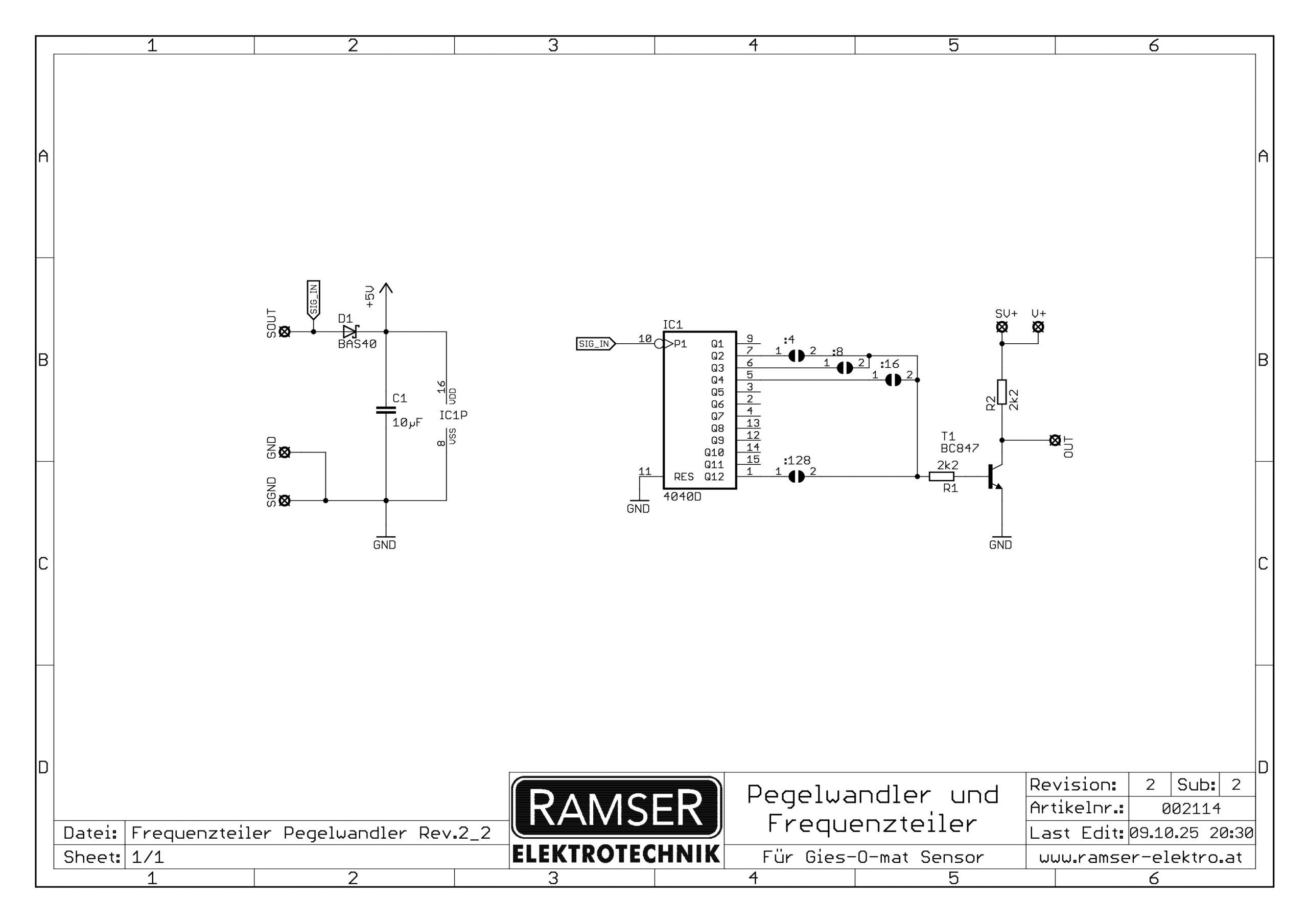

Bausatz für einen Pegelwandler und Frequenzteiler
Dient dazu die Frequenz eines TTL Signal im Verhältniss 1:4 / 1:8 / 1:16 oder 1:128 herabzuteilen und auf eine höhere Spannung zu konvertieren.
Dies wird z.Bsp. benötigt um einen Giesomat Bodenfeuchtesensor an einer SPS,wie der Siemens Logo o.Ä. zu betreiben.
Beispielscode für eine Siemens 0BA6 kann hier heruntergeladen werden.
Die Versorgung des Moduls erfolgt dabei per Phantomspeisung über das TTL Signals.
Das TTL Signal muss dazu mindestens 3 bis 5VDC und mindestens 2mA zur Verfügung stellen.
Die Versorgung der Pegelanpassung kann bis zu 40VDC betragen.
Wollen sie einen 3,3 oder 5V Geber versorgen und das Signal auf eine höhere Spannungebene anheben wollen,
so müssen sie noch einen Spannungsregler vor den Geber setzen.
Die Versorgung der Pegelwandler und Frequenzteiler Platine erfolgt dann wieder über das Gebersignal.
Technische Daten:
Teilerverhältniss: 1:4 / 1:8 / 1:16 / 1:128 per Lötjumper wählbar
Abmessungen: 18mmx30mmx1.6mm
VIN Pegelanpassung: min. 3VDC max. 40VDC
VIN TTL Signal: min.3VDC max.6VDC

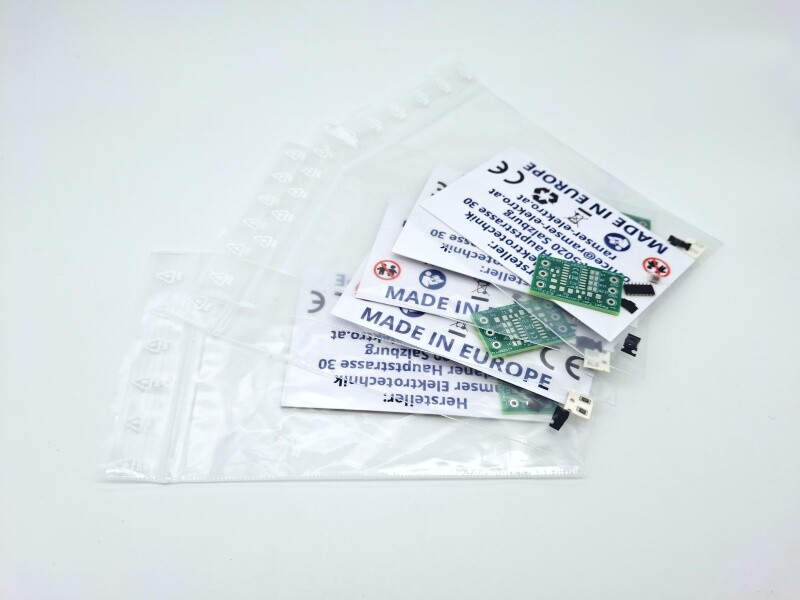

Der Bausatz enhält alle Bauteile (inklusive Platine), um einen funktionstüchtigen Pegelwandler und Frequenzteiler zu löten.

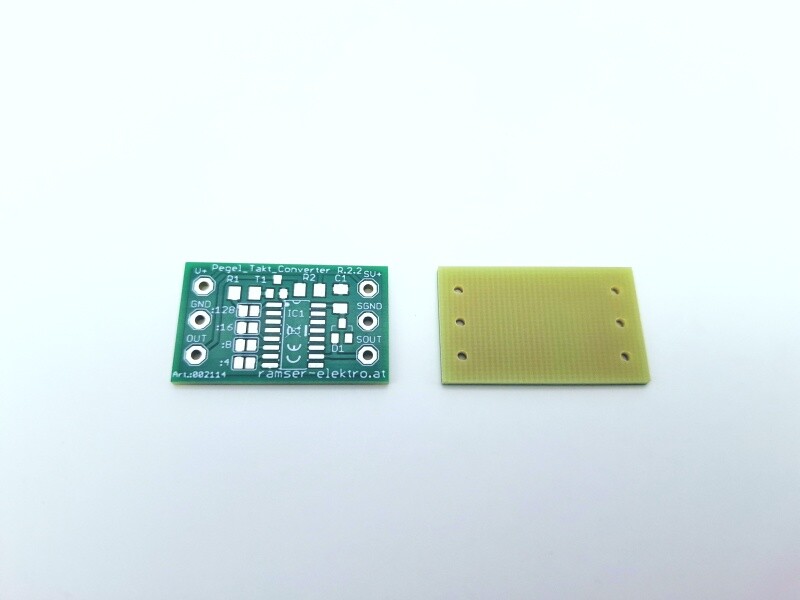

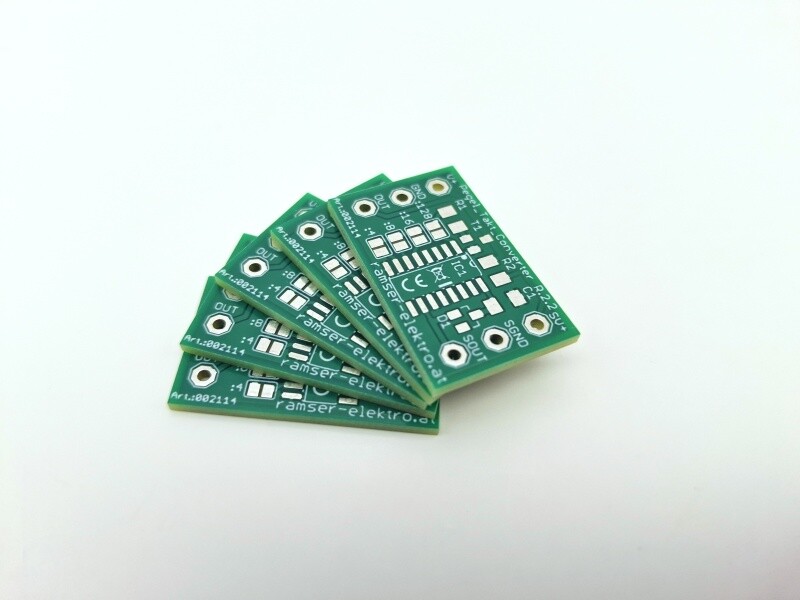

Die Leerplatine wird ohne Bauteile geliefert.
ACHTUNG:
Die Platine ist nicht fertig bestückt, sondern muss noch gelötet werden.
Die SMD Bauteile sind grosszügig gehalten (Formfaktor 1206), und
sind somit auch für Lötanfänger geeignet.
Die Platine muss vor Gebrauch ausreichend gegen Feuchtigkeit geschützt werden !
(Isolationslack,Einschweissen,Vergiessen,…)
